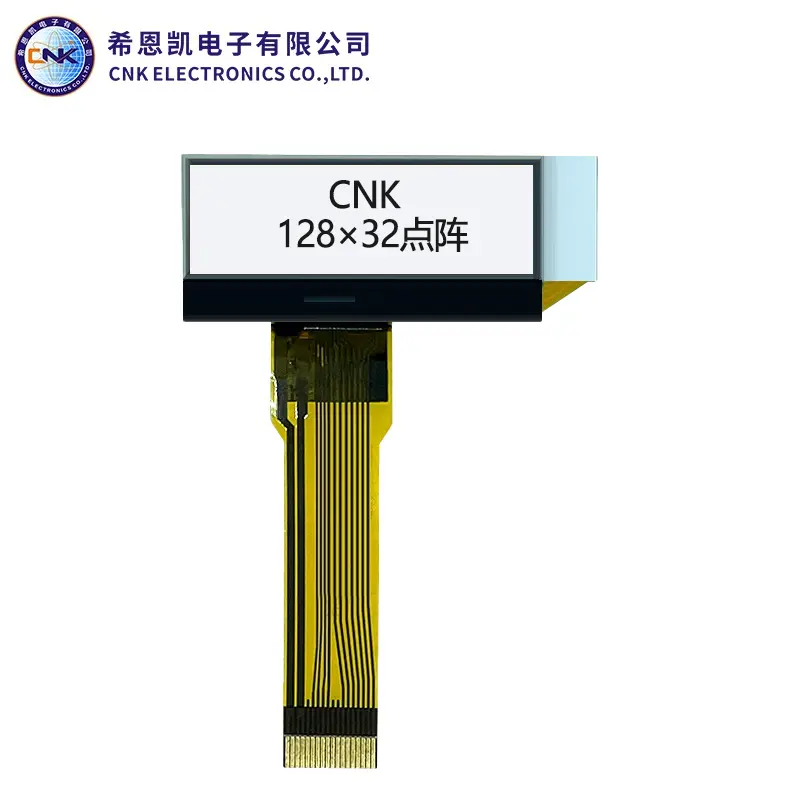

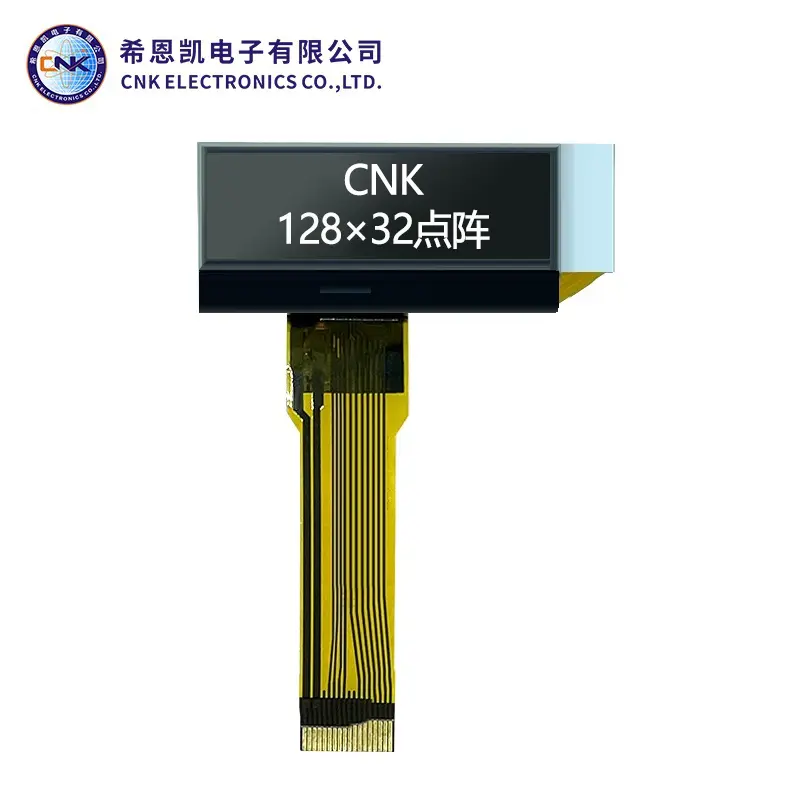

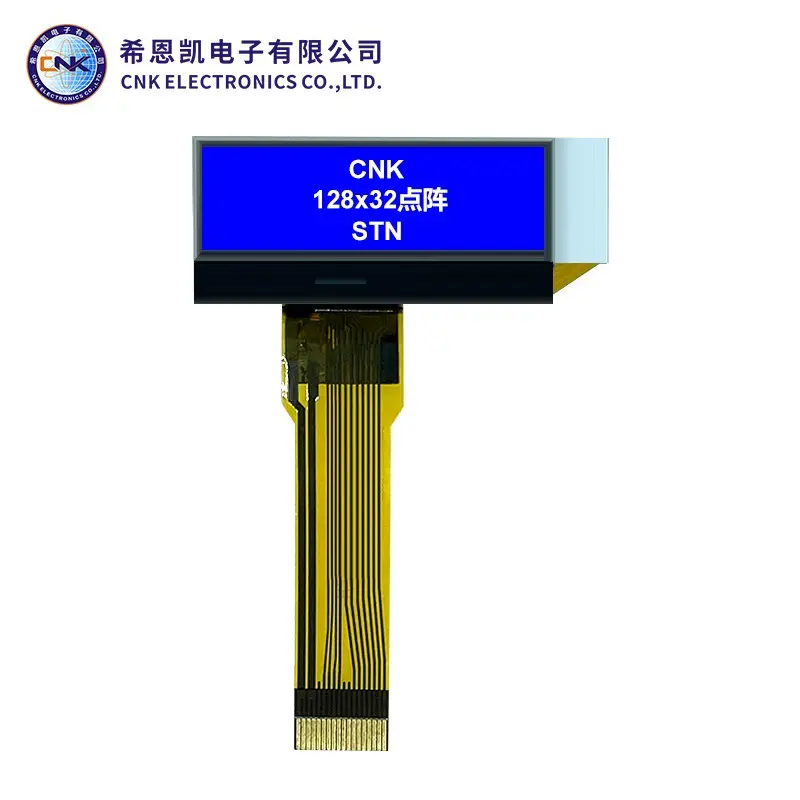

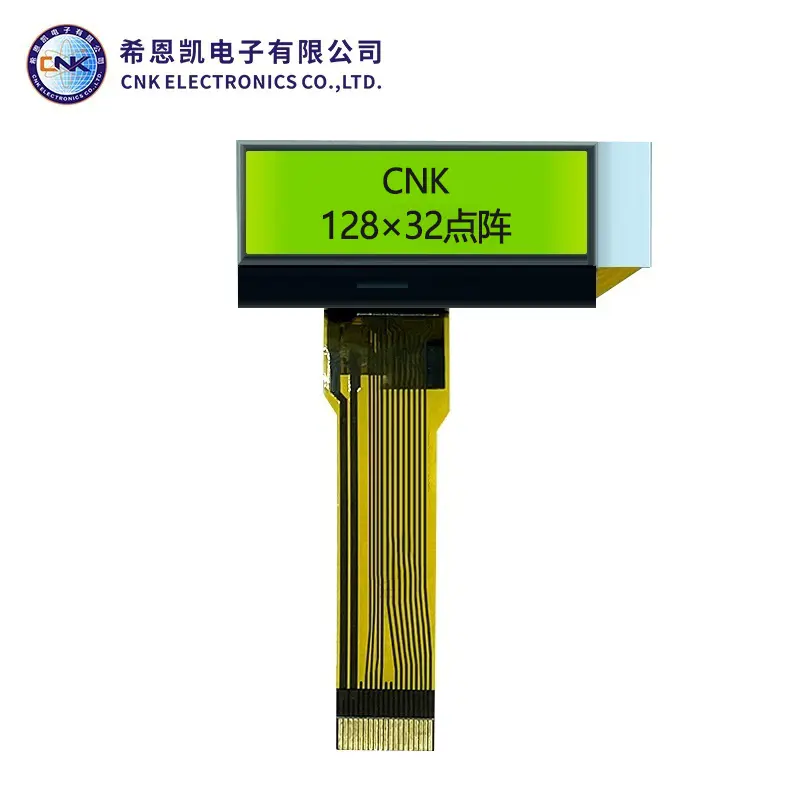

DOT-matrix LCD-scherm

Dot-matrix LCD-schermen van de Chinese CNK-fabrikant worden vaak gebruikt in verschillende toepassingen waarbij flexibiliteit bij het weergeven van inhoud vereist is, zoals in elektronische instrumentatie, industriële bedieningspanelen, consumentenelektronica en bewegwijzering. Ze bieden voordelen ten opzichte van LCD-displays met tekens doordat ze de mogelijkheid bieden om aangepaste afbeeldingen en symbolen weer te geven in plaats van beperkt te zijn tot vooraf gedefinieerde tekens.

Resolutie: Dot-matrixdisplays zijn verkrijgbaar in verschillende resoluties, meestal aangegeven door het aantal rijen en kolommen met pixels. Schermen met een hogere resolutie hebben meer pixels en kunnen gedetailleerdere afbeeldingen of tekst weergeven.
Interface: Dot-matrixdisplays kunnen worden gekoppeld aan microcontrollers of andere elektronische apparaten met behulp van parallelle interfaces (bijvoorbeeld met behulp van meerdere datalijnen voor pixelcontrole) of seriële interfaces (bijvoorbeeld SPI of I2C). De keuze van de interface hangt af van de specifieke displaymodule en de vereisten van de toepassing.
Controller: Dot-matrixdisplays bevatten vaak een controllerchip die het proces van interface met het display en het besturen van individuele pixels vereenvoudigt. Veel voorkomende controllerchips zijn de KS0108 en ST7920.
Achtergrondverlichting: Veel dot-matrix LCD-schermen zijn voorzien van achtergrondverlichting voor een betere zichtbaarheid bij weinig licht. De achtergrondverlichting kan wit, gekleurd of RGB zijn (waardoor kleurmenging mogelijk is).
Aanpassing: Een van de belangrijkste voordelen van dot-matrix LCD-schermen is de mogelijkheid om aangepaste afbeeldingen en symbolen weer te geven. Dit maakt zeer aanpasbare gebruikersinterfaces en grafische weergaven van gegevens mogelijk.
