Toont uw LCD-scherm vreemde kleuren? 3-Step Diagnosis Guide!

Wanneer displays van industriële apparatuur plotseling blauwachtig of roodachtig worden of vervormde kleuren vertonen, is dit niet alleen operationeel hinderlijk, maar kan dit ook duiden op onderliggende hardware- of signaaloverdrachtsproblemen.

  Op kritieke gebieden zoals energiemonitoring, medische apparatuur of autosystemen is weergavenauwkeurigheid van cruciaal belang voor de veiligheid en efficiëntie. Raak niet in paniek als kleuren schurkenstaten worden; systematische probleemoplossing is de sleutel!

Stap 1: Vereenvoudig met grijswaarden – Isoleer het probleem!

  Begin met het wegnemen van de kleurcomplexiteit. Geef pure zwart-witinhoud weer. Als u abnormale vlekken, strepen, ongelijkmatige achtergrondverlichting of plaatselijke verduistering/helderheid opmerkt, wijst het probleem waarschijnlijk op fysieke schade (bijvoorbeeld drukplekken, dode pixels), defecte achtergrondverlichting of een onstabiele voedingsspanning. Met deze stap wordt snel vastgesteld of het om een ​​‘hardwareblessure’ gaat of om een ​​dieper ‘kleursymptoom’.

Stap 2: Primaire kleurcontrole – Lokaliseer defecte kanalen!

  Als grijstinten normaal lijken, verschuift de focus naar signaalverwerking. Voer individuele rode, groene en blauwe tests uit. Geef achtereenvolgens zuiver rood, groen en blauw op volledig scherm weer. Let goed op: ontbreekt er een kleur? Abnormaal zwak? Of onverwachte tinten laten zien? Roze/gele vlekken tijdens een rode test duiden bijvoorbeeld op problemen zoals beschadigde subpixelcircuits, losse FPC-flexkabels of defecte kleurkanaaluitgangen in het driver-IC. Deze "kleurentriage" lokaliseert nauwkeurig de oorzaak.

Stap 3: Decodeer de bestelling – Pas de RGB/BGR-instellingen aan!

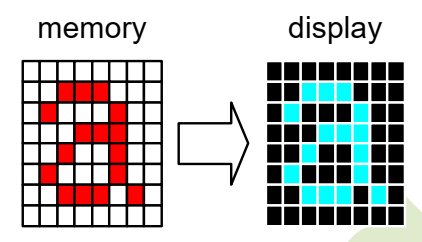

  Als de problemen aanhouden, kan de boosdoener liggen in de hardware-software-communicatieprotocollen, met name de volgorde van kleurgegevens! LCD-schermen kunnen RGB- of BGR-subpixelarrangementen gebruiken. Als uw moederbord (MCU/SoC) gegevens in RGB-volgorde uitvoert terwijl het LCD-scherm standaard op BGR staat (of omgekeerd), zullen de kleuren volledig worden omgekeerd (rood wordt bijvoorbeeld blauw)! Controleer altijd de schermspecificaties met de instellingen van het platformstuurprogramma, zodat u er zeker van kunt zijn dat het kleurformaat of de pixelvolgorde perfect uitgelijnd zijn. Deze stap overbrugt de ‘kleurtaalkloof’ en herstelt nauwkeurige beelden.

  Heeft u te maken met hardnekkige problemen? Als toonaangevende Chinese fabrikant van LCD-schermen biedt CNK Electronics oplossingen op maat. Pas LCD-modules aan met nauwkeurige RGB-configuraties voor naadloze integratie. Neem contact met ons op voor displays die zijn ontworpen om helderheid, betrouwbaarheid en prestaties te leveren.
