Kerntechnologieën voor het opsporen van fouten in beeldschermstuurprogramma's en operationele standaarden

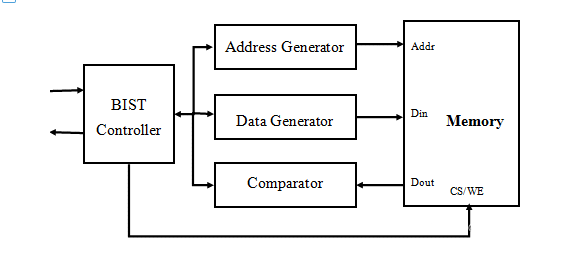

1. Geavanceerde toepassing van BIST-opdracht

Werkingsprincipe: De ingebouwde zelftestengine van het driver-IC wordt geactiveerd zodra de initialisatiecode correct is geladen, waardoor diagnostische patronen worden gegenereerd (kleurenbalken/damborden).

Dubbele diagnostische functies:

▶ Fundamentele verificatie: het ontbreken van uitvoer duidt op kritieke fouten in de initialisatietiming of registerconfiguratie.

▶ Foutisolatie: normale zelftest met externe signaalstoring bevestigt problemen met de signaalverwerking van het moederbord.

Uitgebreide toepassingen: testmodi op meerdere niveaus (aangestuurd via 0x36 register) voor grijswaardenuniformiteit en kleurresponsevaluatie.

2. Systematisch ID-leesopdrachtprotocol

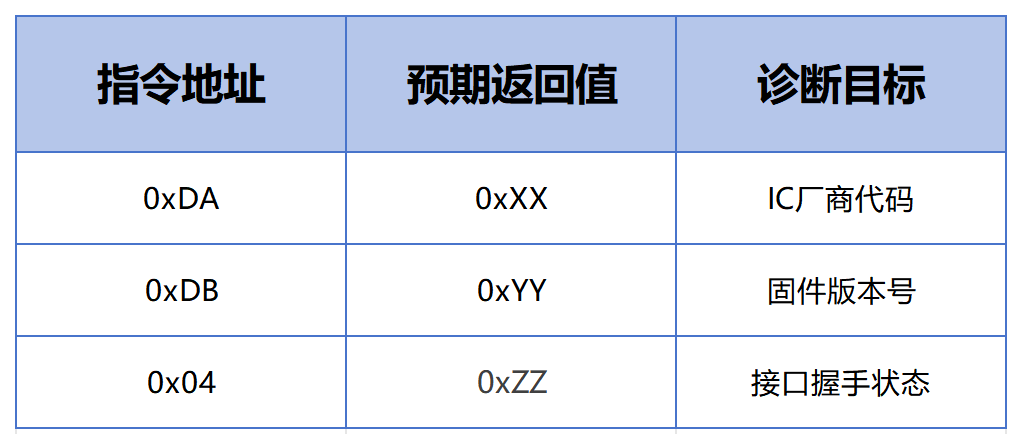

Commandomatrix:

Probleemoplossing communicatielaag: Drie opeenvolgende leesfouten vereisen inspectie van:

▶ Interface-spanningsaanpassing (±5% tolerantie)

▶ Signaaloverspraak (oogdiagramopening >0,7 UI)

▶ Inschakeltiming (Treset_min≥10ms, Tvdds_rise≤100μs)

▶ Aardingsimpedantie (<50 mΩ) Zesdimensionaal debugging-veiligheidsprotocol (verbeterde gouden regels) Thermische bescherming: Initiële inschakeling met stroombeperkte voeding (≤200 mA), bewaakt door IR-thermische beeldvorming. ΔT＞15℃ veroorzaakt een circuitonderbreking.

Code dubbele verificatie: officiële initialisatiecode vereist SHA-256-validatie met watchdog-timerintegratie.

Secure Code Modification Protocol: Registerwijzigingen moeten worden doorgegeven:

▶ ESD-beschermingstest (HBM≥8KV)

▶ Versnelde veroudering van 72 uur

▶ Inbrandweerstandstest (statisch beeld 96 uur)

Hardware-eerste diagnostische stroom:

Timingfouttolerantie: kritische timingparameters met een marge van ±20%; RESET dalende flank gesynchroniseerd met stijgende flank van VDDS (afwijking <1 μs).

Dynamische onderhoudsalgoritmen:

▶ Pixelverschuiving (verplaatsing van 1 pixel per 2 uur)

▶ Periodieke vernieuwing van het negatieve beeld (elke 30 minuten)

▶ Adaptieve contrastoptimalisatie (inhoudsafhankelijk) Industrieel technisch zekerheidssysteem Volledig levenscyclusbeheer: implementeert FMEA-gestuurd proactief onderhoud, van ontwerp tot massaproductie:

Medische apparaten: Voldoet aan IEC 60601-1 lekstroomnormen

Automobielsystemen: Gecertificeerd voor thermische cycli van -40℃~105℃

Industriële HMI: Ondersteunt een uithoudingsvermogen van 2 miljoen aanraakbedieningen

Benchmarks voor slimme productie:

▶ Plaatsingsnauwkeurigheid op micronniveau (±15 μm)

▶ In-line AOI-inspectie (percentage defecten ≥99,2%)

▶ Datatraceerbaarheidssysteem (200+ procesparameters per paneel)

Kritieke waarschuwing: Foutopsporing in beeldschermstuurprogramma's is een precisie-hardware-software-symfonie. Ongeautoriseerde handelingen kunnen onomkeerbare schade veroorzaken (IC-storing/carbonisatie van de elektroden). Implementeer een hardware-afmeldingsprotocol waarvoor dubbele goedkeuring door senior elektronica-ingenieurs en display-architecten vereist is.
