Ontwerpspecificaties voor FPC-kabelindeling: voorkomen van breuk, intermitterend contact en zorgen voor een stabiele transmissie van HD-schermen

In het tijdperk waarin slimme apparaten ultieme visuele ervaringen nastreven, is de hoge-definitieweergavekwaliteit van cruciaal belang. Uit gegevens blijkt echter dat een aanzienlijk deel van de beeldschermstoringen voortkomt uit problemen met de signaaloverdracht. Als de 'levenslijn' van de gegevens bepaalt het rationele lay-outontwerp van FPC-kabels rechtstreeks de productbetrouwbaarheid en gebruikerservaring. Om veelvoorkomende valkuilen te vermijden, dient u zich aan de volgende kernontwerpspecificaties en kritische overwegingen te houden:

Kernontwerpspecificaties: sleutelprincipes voor verbeterde kabelbetrouwbaarheid

Precisiebuigen om kabelbreuk te voorkomen:

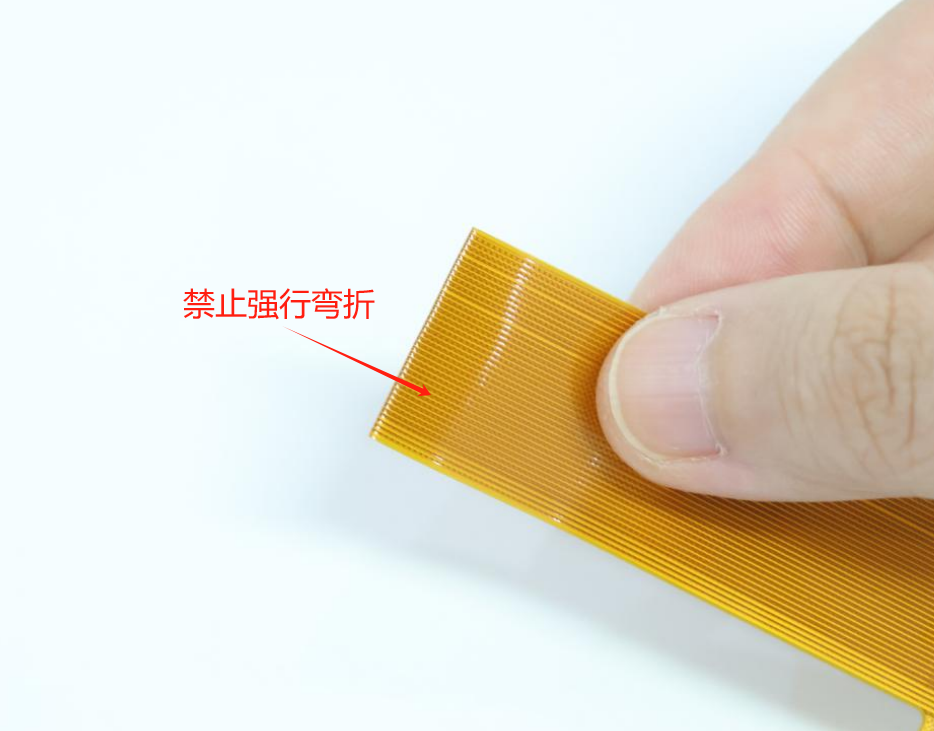

Minimale buigradius: Moet ≥5 mm zijn tijdens het buigen van de kabel. Kleinere stralen veroorzaken overmatige spanning op interne geleiders, waardoor het breukrisico aanzienlijk toeneemt.

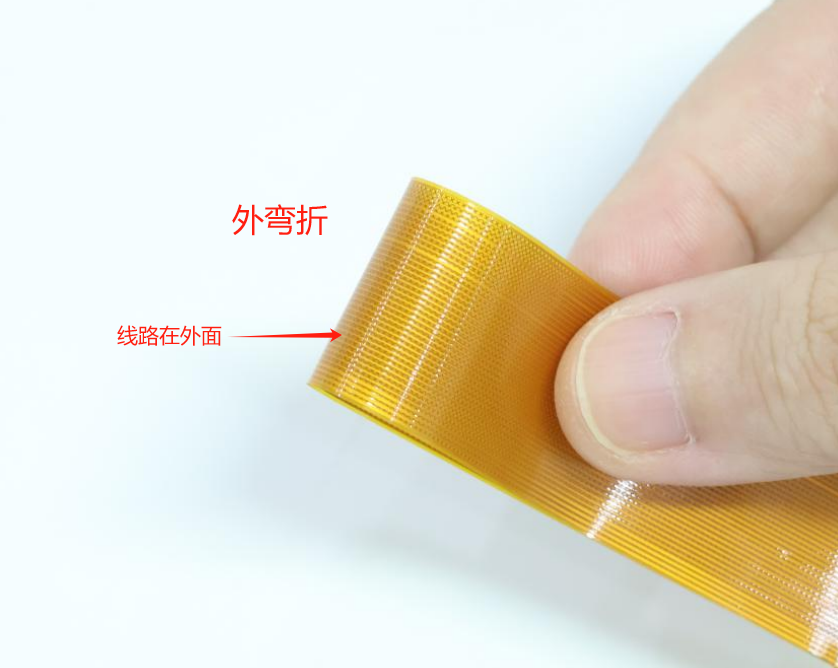

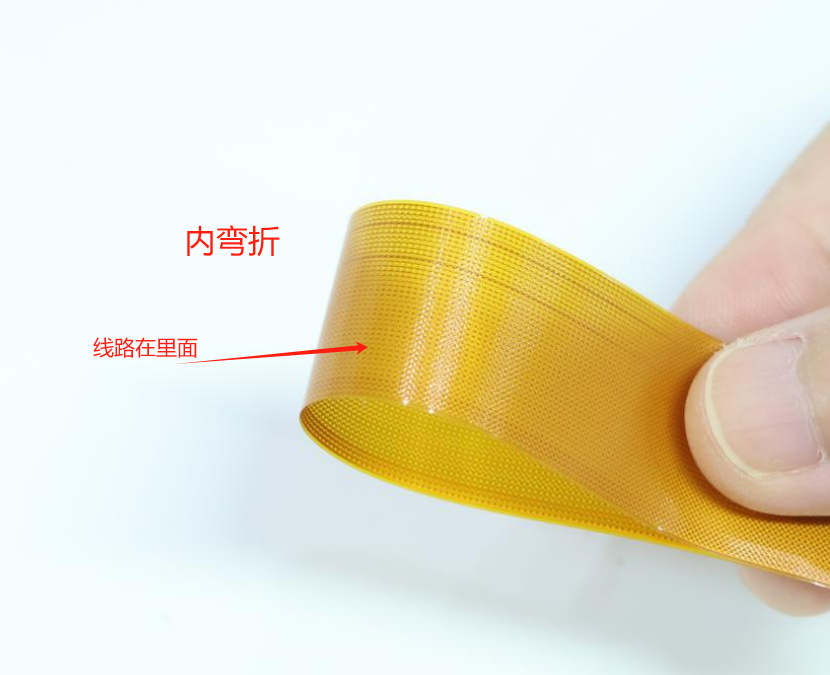

Voorkeursbuigrichting: geef prioriteit aan binnenbochten boven buitenbochten. Buitenbochten onderwerpen geleiders aan trekkrachten, waardoor de levensduur van de kabel wordt verkort.

Vermijd herhaald buigen: beperk strikt meerdere buigingen op dezelfde locatie. Streef naar enkelvoudige, nauwkeurige buigbewerkingen.

Ontwerpopmerking: Microscopische buigschade is vaak de verborgen oorzaak van batchfouten.

Veilige bevestiging om trillingsinterferentie te elimineren:

Operationele trillingen zijn een grote bedreiging voor de betrouwbaarheid van kabels, wat leidt tot intermitterend contact van de connector en signaalinstabiliteit.

Effectieve oplossing: gebruik zeer betrouwbaar, drukgevoelig plakband om het kabeltraject op meerdere punten stevig vast te zetten. Dit is een zeer kosteneffectieve maatregel om trillingsgerelateerde storingen te voorkomen.

Geoptimaliseerde lengte voor signaalintegriteit op hoge snelheid:

Met de toename van het aantal 4K/8K-schermen met hoge resolutie stijgen de volumes van FPC-datatransmissie, waardoor de kabellengte van cruciaal belang is voor de signaalkwaliteit.

Aanbevolen standaard: Datatransmissiekabels voor beeldschermen moeten ≤10 cm zijn. Korte afstanden zorgen voor transmissie op hoge snelheid en met weinig verlies.

Extended Length Protocol: Als structurele beperkingen kabels van 20-30 cm vereisen, is strikte batchvalidatie verplicht om de signaalintegriteit, stabiliteit en naleving van de productieopbrengst te verifiëren.

Kritische overwegingen:

 Weergaveschade en functionele beperkingen voorkomen

TFT-schermbeschermingsregel: Er mag absoluut geen mechanische belasting op het displaypaneel worden uitgeoefend! Externe krachten of spanningen veroorzaken onomkeerbare ‘Mura’-defecten (vertroebeling).

Beperkingen voor weergaverotatie:

Resoluties ≤320x480:

Integreer doorgaans het volledige RAM-geheugen en ondersteunt doorgaans beeldrotatie van 90° (maakt flexibele lay-outs en energie-optimalisatie mogelijk).

Resoluties >320x480:

 Vanwege geen of beperkt intern RAM-geheugen wordt rotatie van 90° doorgaans niet ondersteund. Modelspecifieke ondersteuning moet worden bevestigd bij onze FAE!

Functie voor beeldspiegeling: De meeste beeldschermen ondersteunen verticale/horizontale beeldspiegeling via hardware (jumpers) of softwareopdrachten. Implementatiemethoden en modelcompatibiliteit moeten worden bevestigd met onze FAE!
