RGB-interfaceontwerp: de toegangspoort tot zeer efficiënte weergave in op maat gemaakte LCD-schermen

  In de moderne weergavetechnologie is de RGB-interface een gangbare oplossing voor het aansturen van LCD-schermen, vooral hoogwaardige beeldschermen zoals TFT, dankzij het vermogen om beeldgegevens in kleur met hoge snelheden te verzenden. Als ervaren fabrikant van op maat gemaakte LCD-schermen begrijpt CNK Electronics (CNK) hoe cruciaal het RGB-interfaceontwerp de weergavekwaliteit beïnvloedt. De kern ligt in het nauwkeurig afstemmen van de polariteit van het synchronisatiesignaal en de configuratie van timingparameters, die de technische hoeksteen vormen voor stabiele, vloeiende beelden en rijke, authentieke kleuren.

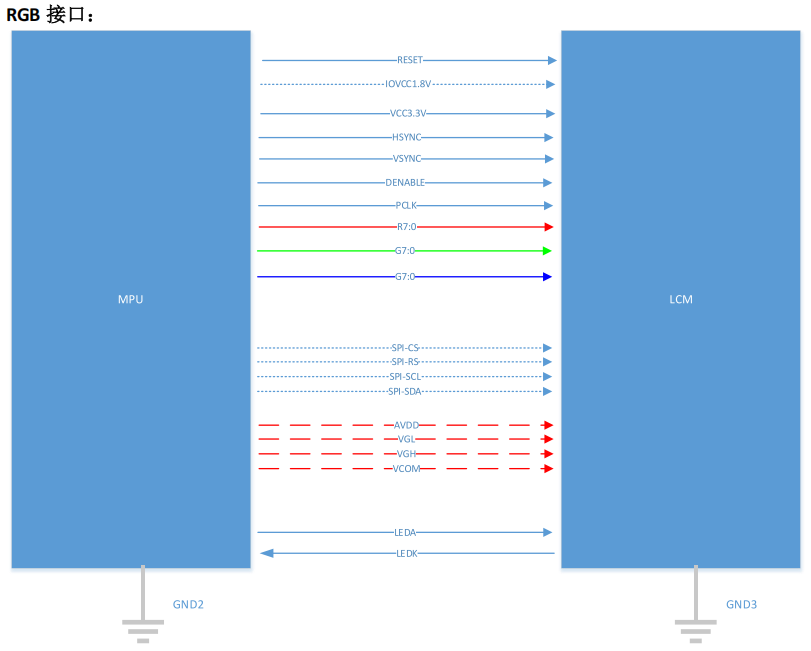

Dual-mode werking, flexibele compatibiliteitDe RGB-interface biedt voornamelijk twee efficiënte werkmodi:

DEN-modus (Data Enable Priority): Hier is het ENABLE-signaal de sleutel voor het besturen van het datavalid-venster. De fase van het PCLK-kloksignaal (transmissie van stijgende flank/vergrendeling van dalende flank) moet strikt synchroniseren met de LCD-module; anders kan schermbeschadiging optreden. Parallelle gegevensoverdracht via rode (R7~R0), groene (G7~G0) en blauwe (B7~B0) 8-bits lijnen levert samen 16,77 miljoen kleuren. HSYNC en VSYNC kunnen in deze modus worden vereenvoudigd.

SYNC-modus (synchronisatiesignaalprioriteit): Deze modus is afhankelijk van nauwkeurige HSYNC- (horizontale synchronisatie) en VSYNC-signalen (verticale synchronisatie) om het actieve weergavegebied te definiëren. Hun actieve toestanden (doorgaans hoogeffectief) moeten in lijn zijn met het rijplatform; anders kan dit een verkeerde uitlijning of zelfs lege schermen tot gevolg hebben. PCLK-fasesynchronisatie blijft van cruciaal belang, waarbij R/G/B-datatransmissie identiek is aan de DEN-modus.

Design Essentials: succes ligt in de detailsTwee kritieke punten vereisen waakzaamheid bij het ontwerpen van RGB-interfaces:

1. Bevestiging van de datalijnvolgorde: Wanneer de interface van een scherm gebruikmaakt van generieke labels zoals DB0-DB24, is het essentieel om de exacte RGB-signaalindeling binnen de bus te bevestigen bij de leverancier van de LCD-module. Een onjuiste bestelling veroorzaakt ernstige kleurvervorming.

2. Duidelijke functionele grenzen: een pure RGB-interface is een snel "one-way display data channel" dat niet in staat is initialisatieopdrachten of leesstatus te verzenden. In op maat gemaakte LCD-projecten werkt het dus vaak samen met besturingsinterfaces zoals SPI, die de scherminitialisatie en -beheer afhandelen.

  Als professionele fabrikant van op maat gemaakte LCD-schermen erkennen wij hoe subtiele timingvariaties en nauwkeurige signaalpolariteit de stabiliteit van LCD-schermen bepalen. Werk samen met CNK voor end-to-end technische ondersteuning, van analyse van interfacespecificaties en ontwerpbegeleiding tot aangepaste LCD-ontwikkeling, zodat uw displayoplossingen met precisie schitteren in de wereld van snelle, full-colour beelden.
