LCM geleidende elastomeerconnectoren: de "flexibele brug" voor nauwkeurige elektronische verbindingen

Tussen de Liquid Crystal Display (LCM)-module en de Printed Circuit Board (PCB) ligt een onzichtbare maar vitale ‘informatiesnelweg’: de LCM Conductive Elastomer Connector, algemeen bekend als de ‘Zebra Strip’. Met zijn unieke structuur en uitstekende prestaties dient het als de hoeksteen voor stabiele en efficiënte verbindingen in moderne elektronische apparaten.

Ingewikkelde structuur, stabiele transmissie

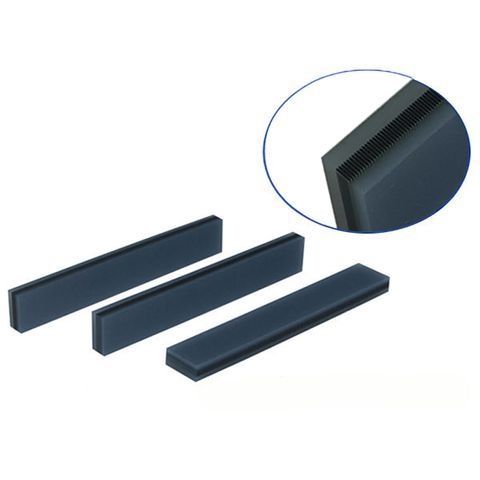

Dit is geen gewone strip. Het beschikt over een precieze, afwisselende gelaagde structuur van geleidend siliconenrubber en isolerend siliconenrubber, uitgehard in vorm. Hierdoor ontstaan ​​talloze parallelle, nauwkeurig gespreide geleidende kanalen (die lijken op zebrastrepen). Dit ontwerp maakt het mogelijk om de stroom- en signaaloverdracht tussen het LCD-scherm en de PCB perfect af te handelen, terwijl het de inherente trillingsweerstand en vervormingsbestendigheid van rubbermaterialen biedt, waardoor langdurige, stabiele en betrouwbare verbindingen worden gegarandeerd.

Efficiënte montage, kostenoptimalisatie

Vergeleken met soldeer- of pinconnectoren lijkt het monteren met geleidende elastomeerconnectoren op een "één-klik-verbinding" - waarbij alleen een nauwkeurige plaatsing en de toepassing van de juiste druk nodig zijn. Dit vereenvoudigt de productieprocessen aanzienlijk, verbetert de automatisering en productie-efficiëntie en verlaagt de montagekosten aanzienlijk, waardoor het de ideale keuze is voor massaproductie.

Belangrijkste selectiecriteria: Parameters dicteren succes

Om de prestaties volledig te benutten, is nauwkeurige selectie van cruciaal belang:

De twee materiële kampioenen:

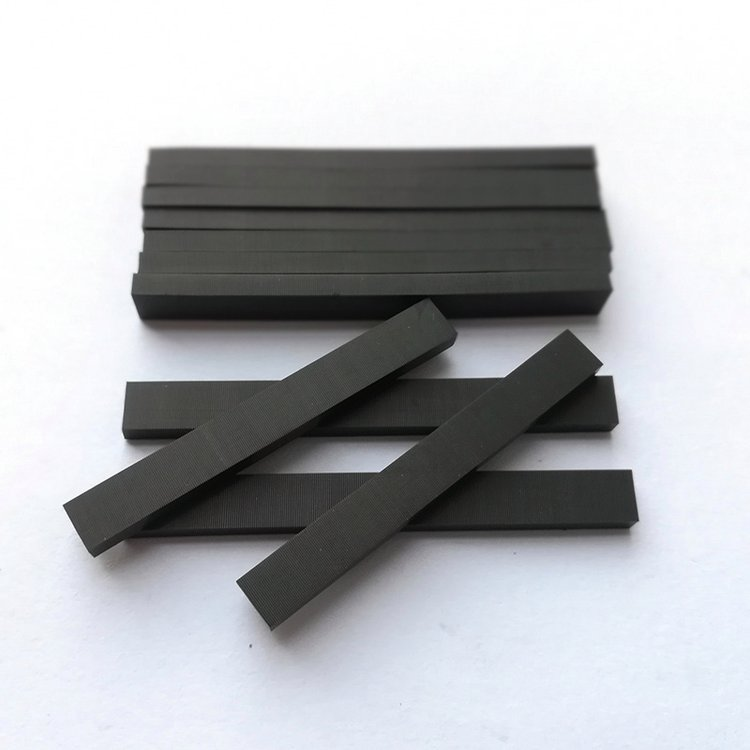

Stevige siliconen: de voordelige keuze. Matige elasticiteit (hardheid 35°~45°). Vereist aandacht voor antistatische maatregelen en vervormingspreventie tijdens transport.

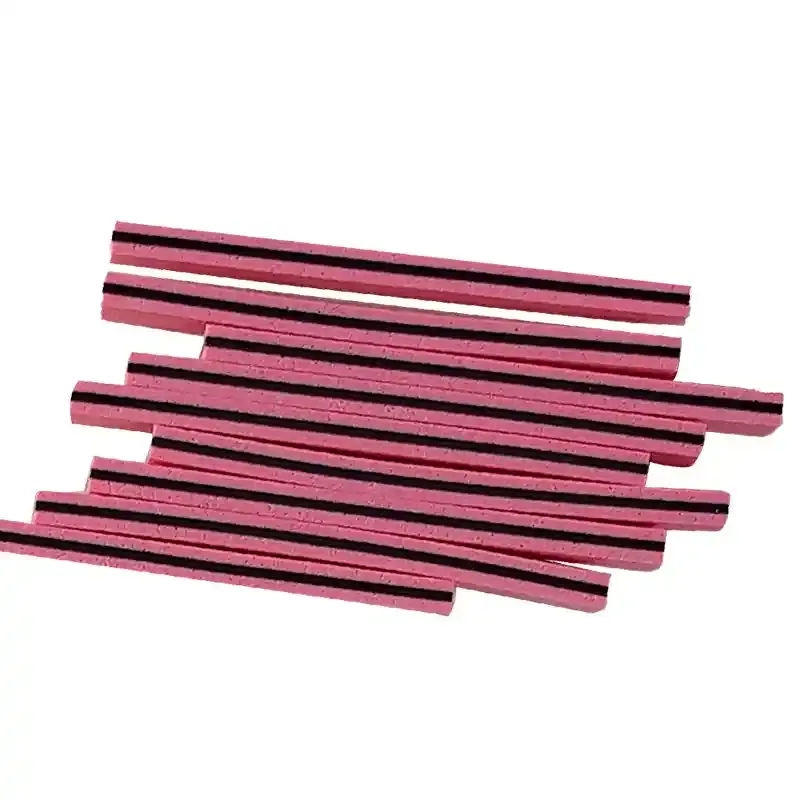

Geschuimde siliconen (schuimrubber): zacht en vuilafstotend (hardheid 20°~30°). Uitstekende vervormingsweerstand. Vereist de nadruk op vochtbescherming. (De hardheid van de geleidende koolstoflaag voor beide is 65°~75°).

Kerndimensionale en elektrische parameters:

Hoogte (0,05/0,1/0,18 mm): de gouden regel! Zorg ervoor dat elk PCB-pad bedekt is met ten minste 3 geleidende lagen (4-5 lagen aanbevolen voor een afstand van 0,05 mm). Dit is de basis voor signaalintegriteit.

Geleidende laagbreedte (0,4 ~ 1,0 mm): beïnvloedt de algehele hardheid van de connector en het hoogteontwerp. Algemene regel: Connectorbreedte ≤2,0 mm paren met een geleidende laag van 0,6 mm; ≥2,0 mm paren met 0,8 mm.

Kantelhoek (helling geleidende laag): doorgaans geregeld tot ≤2°.

Hoogte (kritisch!): Berekeningsformule: Connectorhoogte = h × (1 + compressieverhouding). h is de theoretische opening tussen de onderkant van de LCD-trede en het bovenoppervlak van de PCB na montage (h = PCB-oppervlaktehoogte - dikte metalen frame - ribhoogte - LCD ITO-dikte).

Compressieverhouding (reddingslijn!): Houd strikt 10% ~ 15% aan! Onder de 10% riskeert u slecht contact en onstabiele impedantie; boven de 15% kan de connector verpletteren of de printplaat vervormen, waardoor montagefouten of schade kunnen ontstaan.

Elektrische prestaties: De soortelijke weerstand van de geleidende laag moet extreem laag zijn (bijv. YET-type ≤1,1 Ω·cm), en de weerstand van de isolatielaag extreem hoog (≥10^12 Ω·cm), waardoor efficiënte geleiding en perfecte isolatie worden gegarandeerd.

Brede toepassingen, alomtegenwoordige aanwezigheid

Van zakrekenmachines, slimme meters en medische monitorschermen tot autodisplays, industriële besturingsinterfaces en communicatieapparatuur: LCM-geleidende elastomeerconnectoren, met hun compacte formaat, hoge betrouwbaarheid en eenvoudige montage, dienen als de ‘onbezongen helden’ die displays in talloze elektronische apparaten verlichten.

Conclusie

Een kleine Zebrastrook heeft belangrijke verbindingen. Het diepgaand begrijpen van de materiaaleigenschappen en het nauwkeurig controleren van de belangrijkste parameters (met name de pitchdekkingsregel, het compressieverhoudingsbereik en de hoogteberekening) zijn van cruciaal belang voor het garanderen van stabiele weergaveprestaties en langdurige werking van elektronische apparaten. Kies een professionele en betrouwbare connectoroplossing van geleidend elastomeer om stabiliteit in uw elektronische precisieverbindingen te brengen!
