Beheers PORCH-instellingen om LCD-prestaties en -stabiliteit te ontgrendelen: belangrijke overwegingen bij hardwareontwerp

Bij het hardwareontwerp van LCD-schermen en gerelateerde LCD-modules is een nauwkeurige configuratie van timingparameters van fundamenteel belang voor het bereiken van optimale weergaveprestaties en systeemstabiliteit. Hiervan zijn de PORCH-instellingen (blanking-interval) bijzonder cruciaal: ze definiëren de exacte grenzen van de pixelklok (PCLK), horizontale/verticale synchronisatiesignalen (Hsync/Vsync), voor-/achterportieken (HBP/HFP, VBP/VFP) en het actieve pixelgebied (HAdr/VAdr). Als professionele fabrikant van LCD-schermen benadrukt CNK Electronics (CNK) het belang van het verduidelijken van deze parametervereisten tijdens de eerste selectiefase. Dit garandeert compatibiliteit tussen de driver-IC en de timing van het glassubstraat, waardoor dure ontwerpherzieningen later worden vermeden.

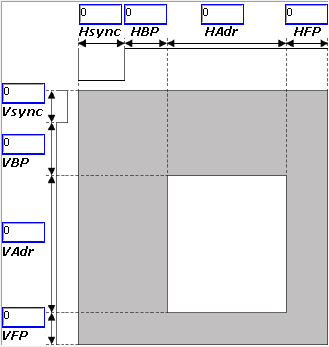

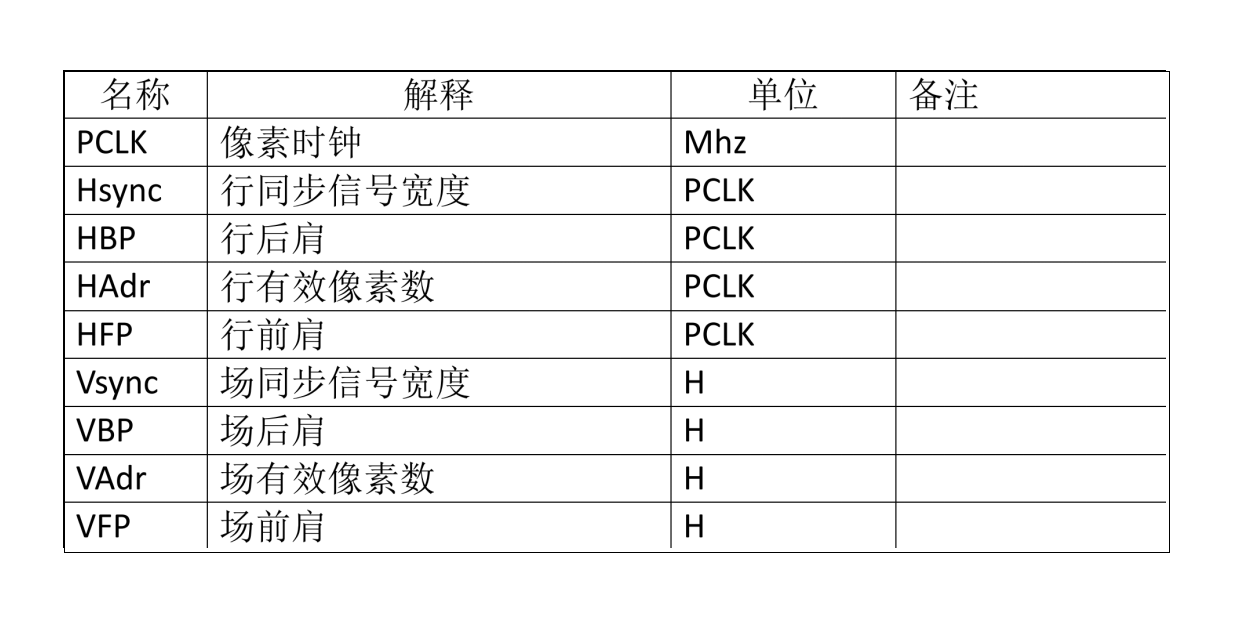

PORCH-parameters zijn verre van willekeurige getallen: ze dicteren rechtstreeks de kernweergaveprestaties. De PCLK-frequentie, berekend als PCLK = (Hsync + HBP + HAdr + HFP) × (Vsync + VBP + VAdr + VFP) × Framesnelheid, weerspiegelt rechtstreeks de bandbreedtevereisten van het systeem. De verversingssnelheid (doorgaans beginnend bij 60 Hz, waarbij beeldschermen met een hoge verversingssnelheid oplopen tot 144 Hz) wordt beperkt door de oplaad-/ontlaadmogelijkheden van het glas en de IC. Een te lage vernieuwingsfrequentie veroorzaakt schermflikkering, wat het visuele comfort in gevaar brengt. Daarom moeten hardwareontwerpen voldoende timingmarge reserveren (vooral HFP/VFP) om een ​​stabiele signaaloverdracht te garanderen, zelfs bij aangepaste LCD-toepassingen met hoge resolutie of hoge vernieuwing.

  Het interfacetype heeft rechtstreeks invloed op de validatie van de vernieuwingsfrequentie en de foutopsporingsstrategieën. Voor RGB-interfaces kunnen ingenieurs de Vsync-signaalperiode rechtstreeks meten om de werkelijke vernieuwingsfrequentie te berekenen. Voor reguliere LCD-modules met MIPI-interfaces moeten specifieke commando's worden verzonden (bijvoorbeeld PAGE 0 R35H=0X00), gevolgd door meting via de TE-pin. Hardwareontwerpen moeten belangrijke testpunten reserveren (bijv. Vsync, TE) en zorgen voor signaalroutering van hoge kwaliteit om interferentie te voorkomen die meetfouten zou kunnen veroorzaken of afwijkingen zou kunnen vertonen (bijv. tearing, flikkering).

  Een succesvolle integratie van LCD-schermen is afhankelijk van een nauwe samenwerking met ervaren fabrikanten van LCD-schermen. Speciaal voor op maat gemaakte LCD-projecten of complexe LCD-moduletoepassingen adviseert CNK Electronics (CNK): Deel doel-PORCH-parameters en driveroplossingen vroegtijdig, verkrijg de glastimingprofielen en configuratie-aanbevelingen van de fabrikant. Dit voorkomt signaalconflicten, stroomonregelmatigheden of EMC-problemen. Het technische team van CNK biedt end-to-end ondersteuning – van PORCH-optimalisatie en interface-matching tot signaalintegriteitsanalyse – waardoor uw hardwareontwerp bij de eerste poging slaagt en de volledige prestaties en betrouwbaarheid van displaymodules wordt ontketend.

  CNK Electronics - Beheersing van timingparameters, waardoor uw visuele innovatie wordt versterkt met professionele displaytechnologie.
