Polarisatoren: de "optische poortwachters" van LCD-schermen

Wanneer je de levendige beelden op een LCD-scherm bewondert, speelt een ogenschijnlijk gewone dunne film een ​​cruciale, maar vaak onzichtbare rol: de polarisator. Deze geavanceerde optische component fungeert als een precieze ‘poortwachter’ en controleert nauwgezet de in- en uitgang van licht, waardoor het onmisbaar is voor Liquid Crystal Display (LCD)-technologie.

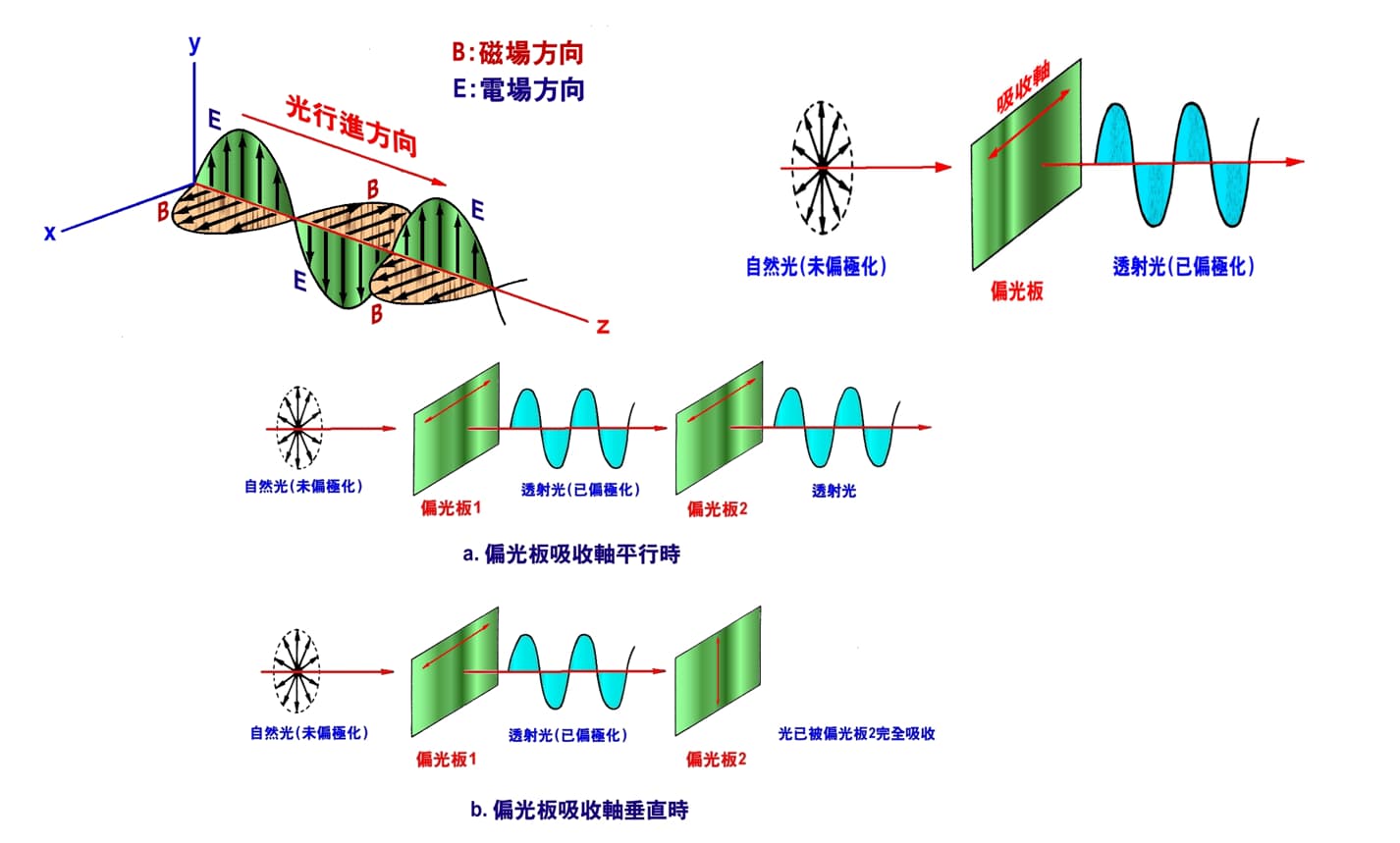

De tweerichtingslichtpoort

LCD's zijn voor verlichting afhankelijk van achtergrondverlichtingseenheden. De kernfunctie van de polarisator is tweeledig:

Ingangsfiltering (onderste polarisator): Converteert het chaotische, ongepolariseerde natuurlijke licht van de achtergrondverlichting naar gepolariseerd licht met een uniforme trillingsrichting.

Uitgangsregeling (bovenste polarisator): doorgaans 90 graden loodrecht op de onderste polarisator georiënteerd. Licht kan alleen passeren als de vloeibare kristalmoleculen met succes de polarisatierichting draaien om te voldoen aan de "doorgangsvoorwaarde" van de bovenste polarisator, waardoor de licht/donkerpatronen ontstaan ​​die het zichtbare beeld vormen.

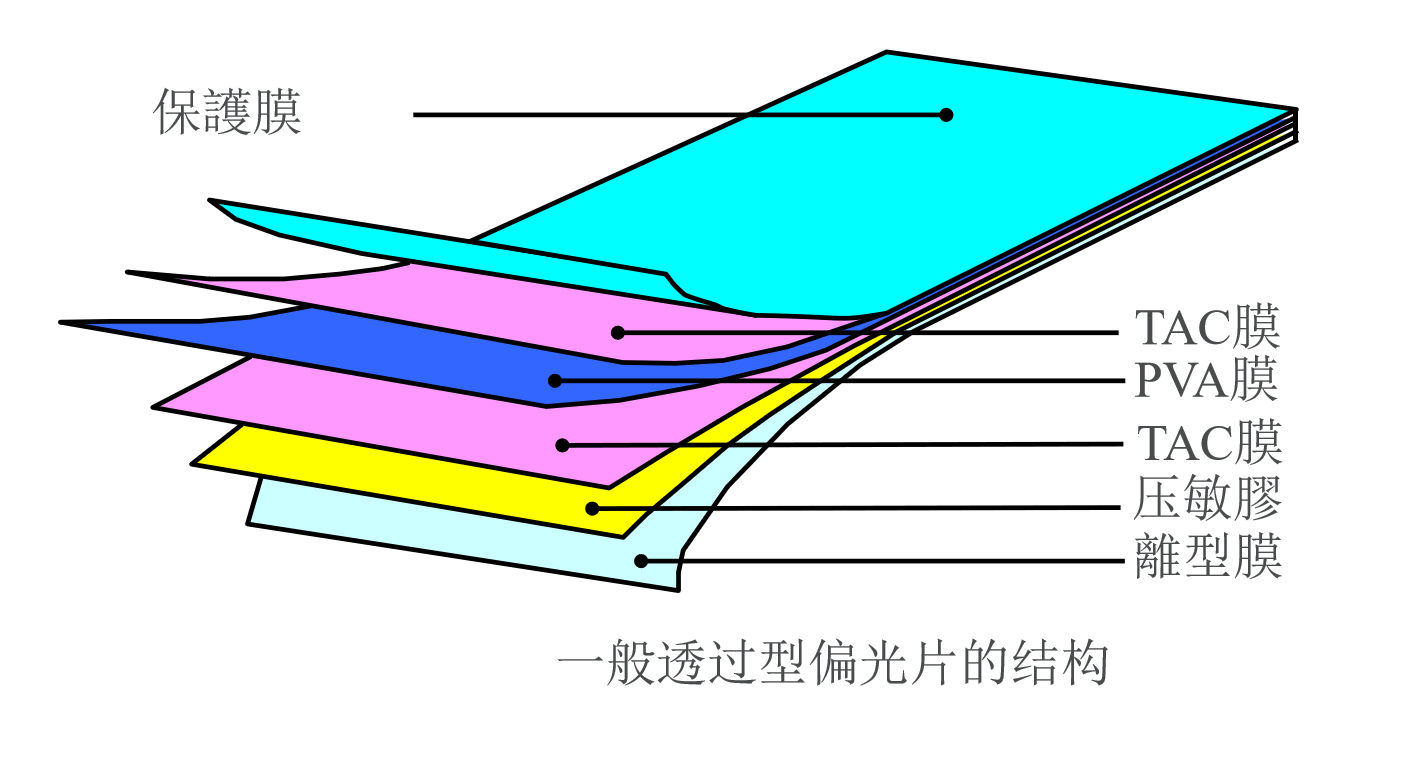

De precisie-vijflaagse "sandwich"-structuur

Een polarisator is een nauwkeurig ontworpen composiet van vijf functionele lagen:

TAC-film (triacetylcellulose - boven- en onderlaag): fungeert als een "robuust schild" en "optische compensator". Biedt fysieke bescherming (kras-, vochtbestendigheid) en compenseert optische vervorming dankzij de lage optische vertragingseigenschap, waardoor kleurzuiverheid en minimale beeldvervorming worden gegarandeerd.

PVA-film (polyvinylalcohol - kernlaag): de 'generator voor gepolariseerd licht'. Door uitrekken en verven (jodium of dichroïsch) worden de moleculaire ketens uitgelijnd en vertonen ze een sterk dichroïsme: ze absorberen lichtgolven van één trillingsrichting terwijl ze de golven loodrecht daarop doorlaten, waardoor op efficiënte wijze gepolariseerd licht wordt gegenereerd. De prestaties ervan bepalen de efficiëntie (polarisatiegraad) en de transmissie van de polarisator.

Drukgevoelige lijm (PSA): het 'onzichtbare hechtmiddel'. Lamineert het polarisatorsamenstel veilig en uniform op het vloeibare kristalglascelsubstraat. Vereist hoge transparantie, stabiliteit op lange termijn, weersbestendigheid, niet-corrosiviteit en minimale vorming van bellen/defecten.

Releasefilm: de 'transportbeschermer'. Beschermt de PSA-laag tegen verontreiniging en onbedoelde hechting tijdens productie, verzending en opslag. Het wordt vlak voor het lamineerproces in de panelenfabriek afgepeld en weggegooid.

Continue evolutie voor toekomstige eisen

Het streven naar een hogere beeldkwaliteit (4K/8K, HDR), bredere kijkhoeken, dunnere profielen en flexibiliteit stimuleert voortdurende innovatie in polarisatortechnologie:

Dunnere profielen: Toepassing van dunnere TAC of alternatieve materialen zoals COP (Cyclo Olefin Polymer) of PET-films.

Verbeterde prestaties: Optimalisatie van PVA-verwerking om de transmissie- en contrastverhouding te verhogen.

Bredere kijkhoeken: Integratie van optische compensatiefilms om inherente LCD-kijkhoekbeperkingen te verminderen.

Flexibiliteit: Ontwikkeling van flexibele polarisatoren die compatibel zijn met opvouwbare displays en flexibele OLED's.
