Hoe u de optimale LCM-oplossing voor uw smart device selecteert en aanpast

  Tijdens de beginfase van slim hardwareontwerp is een van de belangrijkste uitdagingen waarmee ingenieurs worden geconfronteerd het selecteren van een "helder en helder oog" voor het product: de Liquid Crystal Display Module (LCM). Als professionele fabrikant van lcd-schermen begrijpt CNK Electronics dat een uitstekende LCM-oplossing veel meer inhoudt dan alleen het kiezen van een lcd-scherm. Het omvat precisiestructuren, diverse weergavetechnologieën en naadloze integratie met het hele apparaat. Vandaag delen we inzichten vanuit een technisch perspectief over hoe u de meest geschikte lcd-module kunt afstemmen op uw behoeften.DeelEén: structurele selectie – de basis voor het bepalen van de betrouwbaarheid en het integratieniveau van LCM

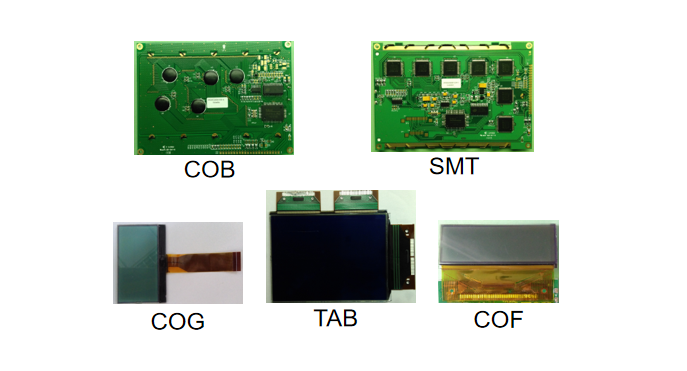

De kern van een LCM ligt in de interne structuur, die een directe invloed heeft op de betrouwbaarheid, dikte en kosten van het product. Wij bieden primair twee technologische trajecten aan: COB en COG.

COB-structuur:Geschikt voor scenario's die een hoge structurele sterkte vereisen. Het kenmerk is dat het IC op de PCB wordt geplakt, wat wordt bereikt via SMT- of verbindingsprocessen. De structuur is robuust en kan optioneel worden gecombineerd met een metalen frame voor verbeterde drukweerstand. Deze structuur ondersteunt voornamelijk ITO-glasdiktes van 1,1 mm en 0,7 mm, waardoor het een stevige keuze is voor toepassingen als industriële besturing en huishoudelijke apparaten.

COG-structuur:Dit is de sleuteltechnologie voor het bereiken van ultradunne profielen en een hoge pixeldichtheid. De IC wordt rechtstreeks op het ITO-glas van het LCD-scherm geplakt, waardoor er geen extra PCB nodig is en het modulevolume aanzienlijk wordt verminderd. Het ondersteunt een breder scala aan ITO-diktes, van 1,1 mm tot 0,4 mm. Met name de dunne glassoorten van 0,4 mm en 0,55 mm kunnen voldoen aan de extreme dunheidseisen van draagbare apparaten en hoogwaardige draagbare instrumenten.

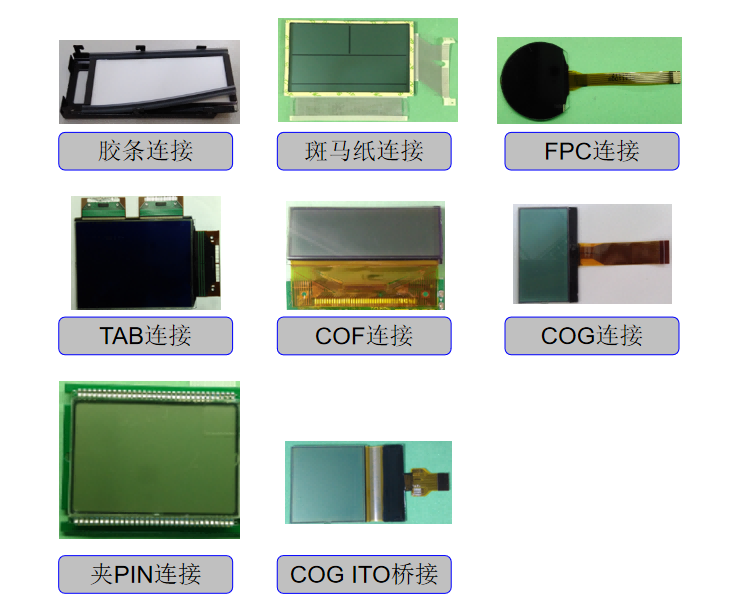

  Bovendien is de verbindingsmethode net zo cruciaal. Van traditionele zebrastrip-/elastomeerverbindingen tot meer geavanceerde FPC-, TAB- en COF-verbindingen: we kunnen de optimale elektrische verbindingsoplossing selecteren wanneer u lcd-schermcomponenten aanpast, op basis van uw signaaloverdrachtvereisten en ruimtelijke indeling.

Deel twee: Displaytechnologie – precies afgestemd op visuele en stroomvereisten

  Na het selecteren van de structuur bepaalt de keuze van de displaytechnologie de uiteindelijke visuele prestatie. Verschillende soorten lcd-schermen bieden verschillende contrastverhoudingen, kijkhoeken en reactiesnelheden.

Basis- tot midden-/high-end opties:  Tijdens de beginfase van slim hardwareontwerp is een van de belangrijkste uitdagingen waarmee ingenieurs worden geconfronteerd het selecteren van een "helder en helder oog" voor het product: de Liquid Crystal Display Module (LCM). Als professionele fabrikant van lcd-schermen begrijpt CNK Electronics dat een uitstekende LCM-oplossing veel meer inhoudt dan alleen het kiezen van een lcd-scherm. Het omvat precisiestructuren, diverse weergavetechnologieën en naadloze integratie met het hele apparaat. Vandaag delen we inzichten vanuit een technisch perspectief over hoe u de meest geschikte lcd-module kunt afstemmen op uw behoeften.Deel

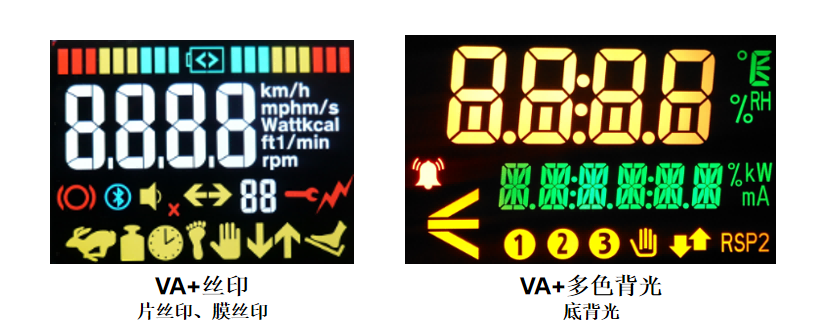

Kleurrijke en gepersonaliseerde weergave:Monochrome beeldschermen kunnen ook ‘kleurrijk’ zijn. We bereiken dit via twee technische paden:

1.VA + zeefdruk:Zeefdruk (op de film of het glas) wordt toegepast op de polarisator van de lcd-module, waardoor iconen, logo's, enz. in vaste kleuren worden gecreëerd, waardoor de merkherkenning en esthetiek van het product worden verbeterd.

2.VA + meerkleurige achtergrondverlichting:Door de kleur van de LED-achtergrondverlichting aan de onderkant te programmeren, kan hetzelfde scherm schakelen tussen verschillende weergavekleuren, waardoor op dynamische wijze diverse statusinformatie wordt weergegeven.

Deel drie: Functionele integratie – Aanraakinteractie naadloos inbedden in de LCM

Moderne slimme apparaten vertrouwen op soepele aanraakervaringen. We integreren de aanraakfunctionaliteit diep in de lcd-module en bieden flexibele CTP-oplossingen.

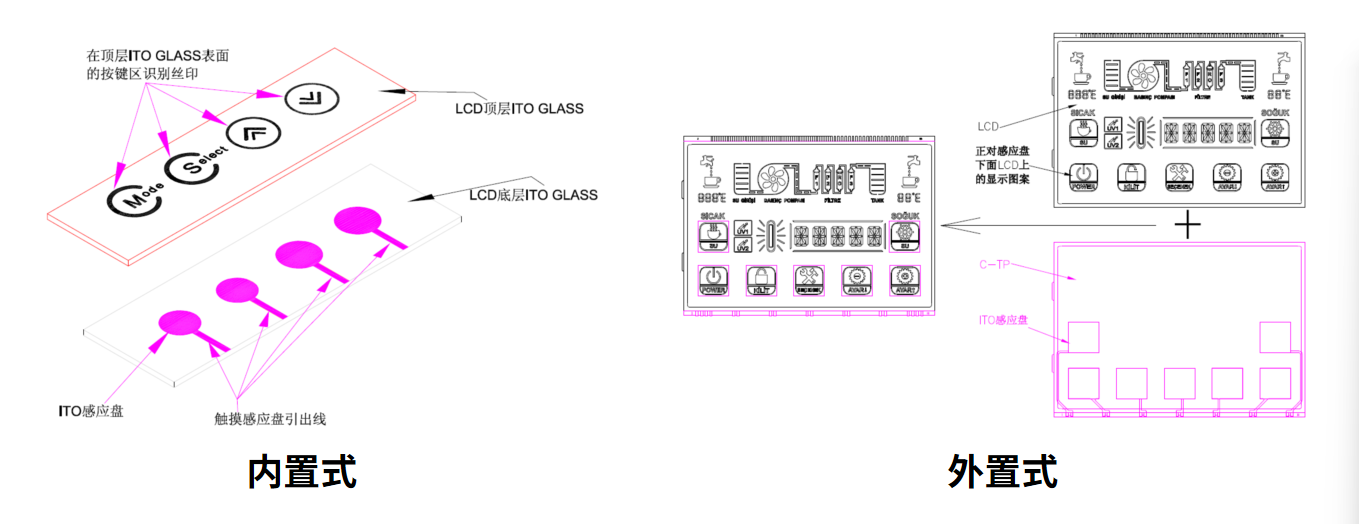

Ingebouwd versus extern:Afhankelijk van het constructieve ontwerp kunt u ervoor kiezen om de aanraaksensor direct op het oppervlak van het lcd-scherm te laten vervaardigen (On-Cell), of als afzonderlijk onderdeel extern aan de module te bevestigen (External). De On-Cell-oplossing helpt de totale moduledikte te verminderen, terwijl de externe optie meer flexibiliteit biedt bij reparatie en vervanging.

Zelfcapacitief versus Multi-Touch:Voor eenvoudige knopbehoeften biedt de zelfcapacitieve CTP een snelle respons en sterke anti-interferentie. Voor toepassingen die complexe gebaren vereisen, zoals schuiven en knijpen, bieden we multi-touch CTP-oplossingen, waardoor de HMI-dimensie aanzienlijk wordt verrijkt.

  Als ervaren fabrikant van lcd-schermen ligt de waarde van CNK Electronics niet alleen in het leveren van gestandaardiseerde lcd-modules, maar ook in onze diepgaande technische expertise, waardoor we met u kunnen samenwerken op het gebied van R&D en lcd-schermdetails kunnen aanpassen – van structuur en weergave tot aanraking. Wij geloven dat een succesvol product voortkomt uit nauwkeurige controle over elk technisch aspect.
