Van de lichtbron tot de beeldkwaliteit: de achtergrondverlichting is de echte "backstageheld" van de LCD-module.

Als mensen het over LCD-schermen hebben, is het eerste dat in je opkomt vaak alleen maar ‘het scherm’. Maar een complete Liquid Crystal Module (LCM) is veel meer dan alleen een liquid crystal paneel. Het integreert driver-IC's, een PCB en een vaak over het hoofd gezien maar toch cruciaal onderdeel: de achtergrondverlichting.

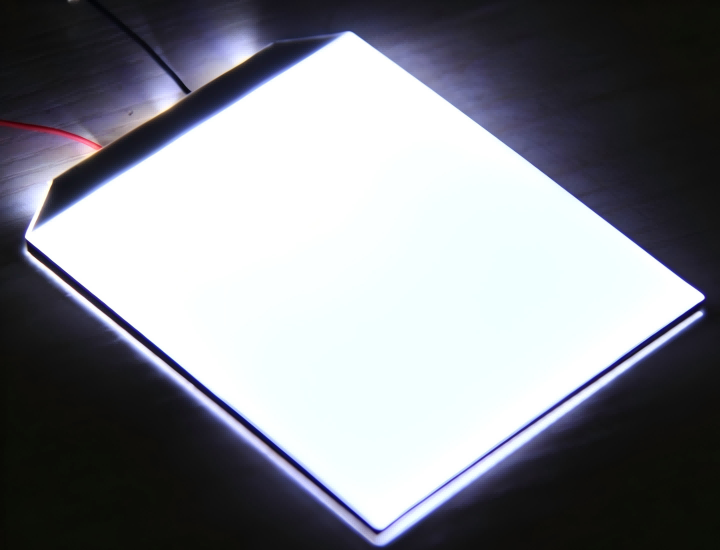

Achtergrondverlichting: de "lichtmotor" achter het scherm

Vloeibaar kristalmateriaal zelf straalt geen licht uit. Het fungeert meer als een ‘lichtklep’ en vertrouwt op het achtergrondverlichtingssysteem om voor verlichting te zorgen voordat het een beeld kan weergeven. De kerntaak van een achtergrondverlichting is het omzetten van een punt- of lineaire lichtbron in een zeer uniforme oppervlaktelichtbron.

Helderheid, uniformiteit, kleurtemperatuur, energieverbruik: elk aspect van de kijkervaring dat u in één oogopslag opmerkt, wordt ondersteund door achtergrondverlichtingstechnologie.

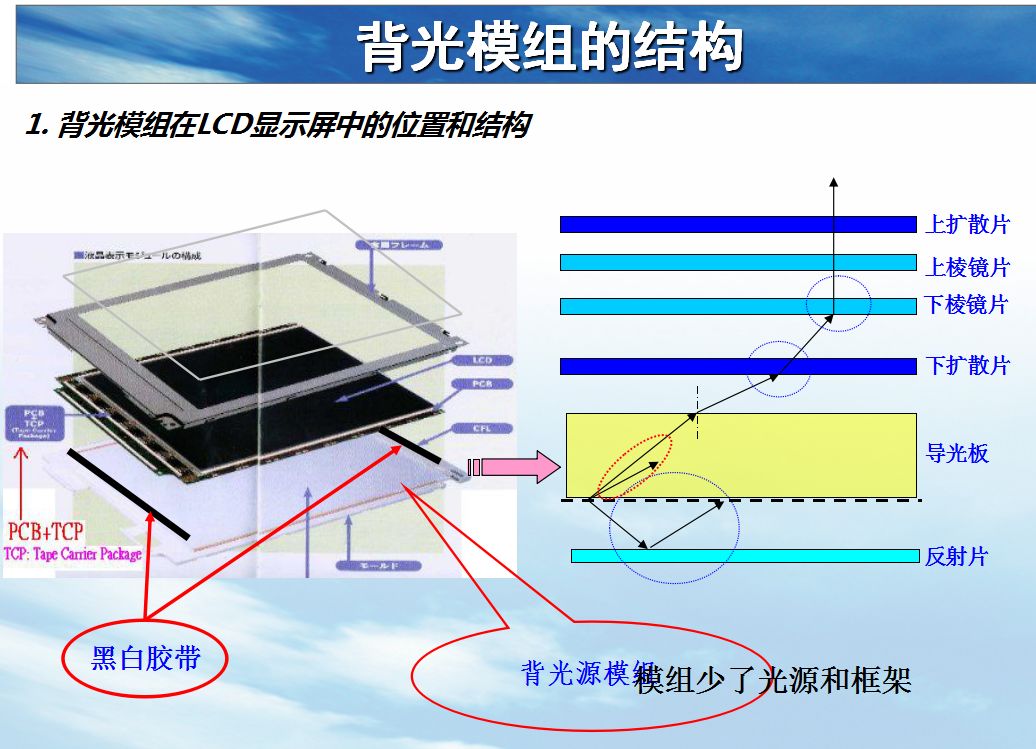

De achtergrondverlichting demonteren: een reeks nauwkeurige optische systemen

Een hoogwaardige achtergrondverlichting is het resultaat van geavanceerde materiaalwetenschap en optische precisietechniek. De kerncomponenten zijn onder meer:

Lichtbron:De oorsprong van licht, het bepalen van de basiskleurtemperatuur, helderheid en levensduur van de achtergrondverlichting.

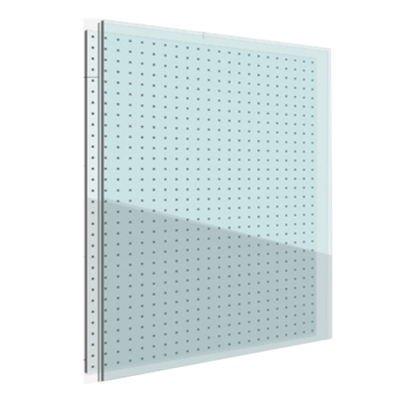

Lichtgeleiderplaat (LGP):De sleutel tot een uniforme lichtverdeling. Microgestructureerde stippen op het onderoppervlak verstrooien het licht dat vanaf de rand binnenkomt over het hele vlak. Nauwkeurig gevormde dots leveren doorgaans betere optische prestaties dan traditionele gedrukte dots.

Optische filmset:Diffusorfilms, helderheidsverbeteringsfilms (BEF) en reflecterende platen werken samen om hotspots te elimineren, de efficiëntie van de frontale lichtopbrengst te verbeteren en uniformiteit te garanderen.

Structureel frame en lichtbord:Zorg voor stabiele mechanische ondersteuning en betrouwbare elektrische verbindingen.

Afhankelijk van de structuur vallen achtergrondverlichting in twee belangrijke technologieroutes:

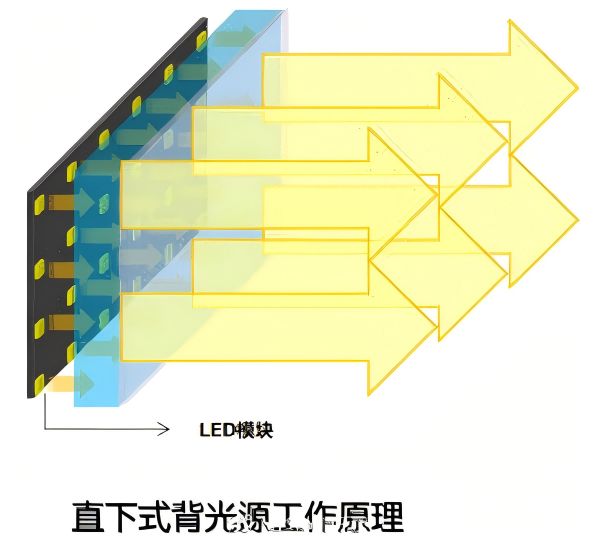

Direct verlicht:LED-arrays worden direct onder de lichtgeleidingsplaat geplaatst voor directe verlichting. Dit biedt een hoge helderheid en ondersteunt lokale dimregeling.

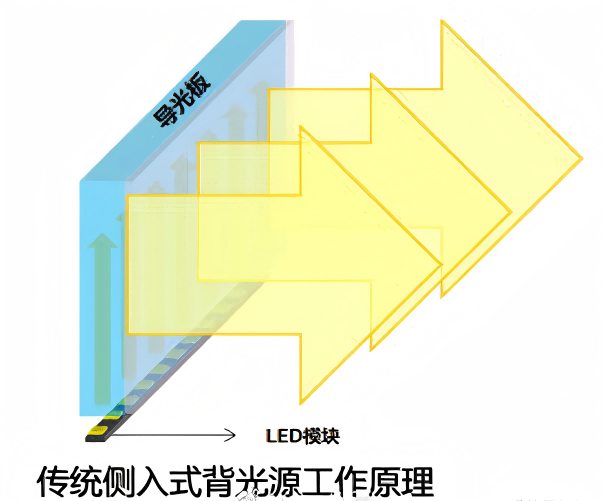

Randverlicht:Aan de zijkanten van de lichtgeleidingsplaat zijn LED-lichtbalken geplaatst. Licht komt binnen vanaf de rand en wordt door de plaat naar voren gereflecteerd, waardoor dit de sleutel is tot ultraslanke ontwerpen.

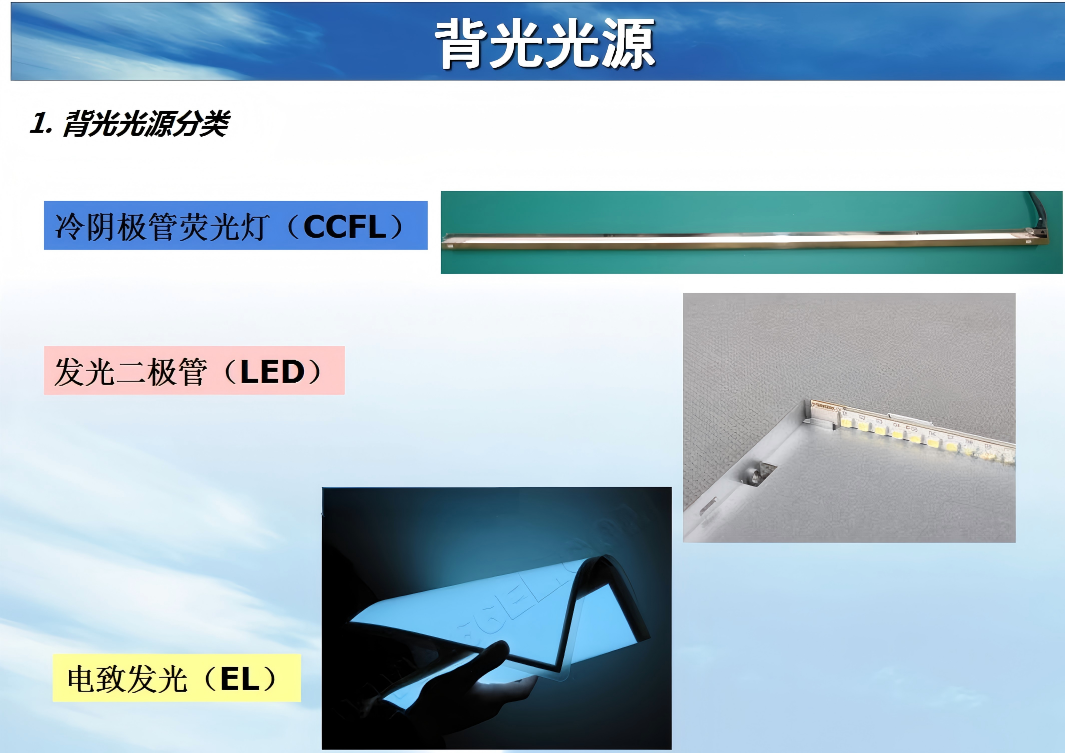

Drie soorten lichtbronnen, ieder met zijn eigen voordelen.

LED-achtergrondverlichting:Hoge helderheid, lange levensduur (meer dan 30.000 uur voor edge-lit), laag energieverbruik en een slanke vormfactor. Het is de reguliere keuze voor alles, van consumentenelektronica tot industriële displays.

EL (elektroluminescente) achtergrondverlichting:Ultradun, perfect uniform over het gehele oppervlak en flexibel/buigbaar. Het blijft onmisbaar voor op maat gemaakte LCD's en flexibele displaytoepassingen.

CCFL (Cold Cathode Fluorescent Lamp) Achtergrondverlichting:Grotendeels vervangen door LED's in consumentenproducten, maar nog steeds waardevol in bepaalde professionele weergavetoepassingen vanwege de uitstekende kleurverzadiging en uniformiteit.

Technische samenvatting

Achtergrondverlichting is veel meer dan alleen een verlichtingscomponent. Van materiaalkeuze en optisch ontwerp tot de keuze van de lichtbron en de verfijning van structurele processen: elk detail draagt ​​bij aan de uiteindelijke prestaties van een display.

Voor fabrikanten die beeldschermen van hoge kwaliteit nastreven, vormt diepgaande expertise in achtergrondverlichtingstechnologie de basis voor productdifferentiatie, het voldoen aan de eisen van hoogwaardige, op maat gemaakte LCD's en ervoor zorgen dat elk scherm zijn visuele belofte waarmaakt.

Van lichtbron tot beeldkwaliteit: de achtergrondverlichting is de onbezongen held onder de LCD-modules. Het begrijpen van de achtergrondverlichtingstechnologie betekent uiteindelijk begrijpen wat een geweldig beeldscherm is.
