Bezel: analyse van de fundamentele structurele component in LCD-modules

  Een LCD-module (LCM) is een geïntegreerd product dat de weergavefunctionaliteit in een zelfstandige module inkapselt. Het bestaat doorgaans uit een LCD-scherm, PCB-stuurcircuits, een achtergrondverlichtingseenheid, connectoren en noodzakelijke structurele componenten. Wanneer wij als fabrikanten van LCD-schermen verschillende standaard en op maat gemaakte LCD-schermen ontwerpen en produceren, wordt elk onderdeel geselecteerd en geoptimaliseerd op basis van zijn specifieke functie. De rand (ook wel het metalen frame of de rand genoemd) is zo'n fundamenteel accessoire dat een structurele kernrol vervult.

I. Primaire functies van de ring in een LCM

Binnen een LCD-module vervult de rand voornamelijk drie fundamentele maar cruciale fysieke functies:

Mechanische ondersteuning en fixatie

De rand biedt een stevig buitenframe voor de relatief kwetsbare interne componenten van de LCM, zoals het LCD-glas, de PCB en de achtergrondverlichting. De stijfheid die het metalen materiaal biedt, voorkomt effectief dat de module vervormt of beschadigd raakt als gevolg van spanning tijdens transport, montage of gebruik, waardoor de algehele structurele stabiliteit wordt gegarandeerd. Voor een op maat gemaakt LCD-scherm moeten de afmetingen en vorm van de rand precies overeenkomen met het algehele ontwerp.

Aarding en elektromagnetische afscherming mogelijk maken

In veel toepassingsscenario's moeten LCD-modules een bepaald niveau van immuniteit tegen elektromagnetische interferentie bezitten. Door de rand op de juiste manier met de aardleiding van het systeem te verbinden, wordt een effectieve afschermingslaag gevormd. Dit helpt de impact van externe interferentie op de interne drivercircuits te verminderen en onderdrukt de eigen signaallekkage van de module, waardoor de algehele elektromagnetische compatibiliteit (EMC) prestaties van het eindproduct worden verbeterd.

Garanderen van de betrouwbaarheid van elektrische verbindingen

In ontwerpen waarbij gebruik wordt gemaakt van geleidende elastomeerconnectoren (zebrastrips) om het LCD-paneel met de driver-PCB te verbinden, zorgt de rand door zijn precieze afmetingen en klemkracht voor een uniforme en stabiele compressie voor deze strips. Dit is essentieel voor het garanderen van een betrouwbare elektrische geleiding en een stabiele contactweerstand tussen de twee delen, wat een directe invloed heeft op de stabiliteit van de schermuitvoer.

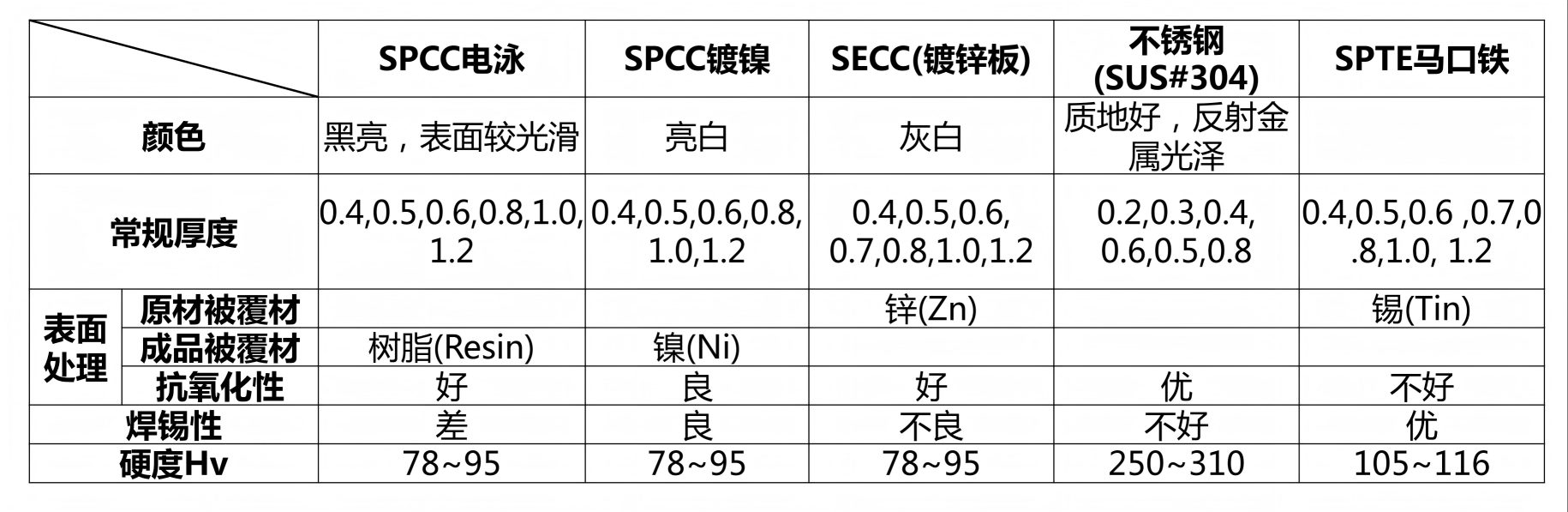

II. Materiaalkeuze van bezel: balanceren van de technische praktijk

De prestaties, kosten en geschiktheid van een ring zijn afhankelijk van het basismateriaal en de oppervlakteafwerking. Op basis van jarenlange productie-ervaring komen verschillende soorten LCD-modules en toepassingsomgevingen doorgaans overeen met de volgende materiaalselectielogica:

SPCC (koudgewalst staal, met zwarte elektroforese-afwerking)

De meest conventionele en kosteneffectieve optie. Op grote schaal gebruikt in kostengevoelige mono LCM's en enkele kleine TFT-modules. De zwarte elektroforese-afwerking zorgt voor een basisroestbestendigheid en een uniform zwart uiterlijk, maar het oppervlak is slecht soldeerbaar.

SPCC (met vernikkelde afwerking)

Geselecteerd wanneer bepaalde delen van de rand (zoals montagepinnen) rechtstreeks op de hoofdprintplaat moeten worden gesoldeerd. De vernikkelde laag biedt een betere soldeerbaarheid en oxidatieweerstand.

SECC (gegalvaniseerde staalplaat)

Vaak gebruikt in grotere TFT-displaymodules. De zinklaag aan het oppervlak geeft het uitstekende corrosiewerende eigenschappen, waardoor het geschikt is voor producten die een hogere milieubetrouwbaarheid op lange termijn vereisen, hoewel het oppervlak ook niet ideaal is voor direct solderen.

WKK (blik)

Gekozen wanneer het ontwerp vereist dat de ring een groot aantal pinnen heeft die moeten worden gesoldeerd, en waar de kwaliteit en efficiëntie van de soldeerverbinding van cruciaal belang zijn. Het biedt optimale soldeerbaarheid, maar het basismateriaal zelf heeft een gemiddelde roestbestendigheid.

Roestvrij staal (bijv. SUS304)

Toegepast in gebieden met speciale eisen, zoals medische, outdoor- of hoogwaardige industriële apparatuur. Deze scenario's vereisen materialen met uitzonderlijke normen voor corrosieweerstand, sterkte en zuiverheid, maar de kosten zijn ook aanzienlijk hoger.

III. Pragmatische ontwerpdetails

Het ontwerp van de omlijsting belichaamt pragmatische technische overwegingen. Een typisch detail is dat de binnenafmetingen van de bezel per zijde doorgaans 0,1-0,2 mm groter zijn dan de buitenafmetingen van het LCD-glas. Deze kloof is geen vergissing; het is bedoeld om tegemoet te komen aan onvermijdelijke fabricage- en montagetoleranties en om te voorkomen dat er spanning ontstaat als gevolg van de verschillende thermische uitzettingscoëfficiënten van metaal en glas tijdens temperatuurveranderingen, wat zou kunnen leiden tot LCD-scheuren.

Achter elk op maat gemaakt LCD-scherm schuilt een randontwerp dat een pragmatische oplossing vertegenwoordigt die het resultaat is van een uitgebreide afweging tussen toepassingsvereisten, haalbaarheid van de productie, structurele sterkte en totale kosten.

Conclusie

Voor fabrikanten van LCD-schermen zoals CNK Electronics betekent het produceren van een betrouwbare LCD-module een grondig begrip en nauwkeurige controle over elk fundamenteel onderdeel, zoals de rand. De waarde van de ring ligt niet in geavanceerde technologische concepten, maar in de betrouwbaarheid en stabiliteit van de functionele implementatie ervan. Dankzij dit gedegen inzicht in de fundamentele aspecten kunnen we ervoor zorgen dat elk LCD-scherm dat we leveren – of het nu een standaardproduct is of een diepgaand op maat gemaakt LCD-scherm – stabiel en duurzaam functioneert binnen de beoogde toepassing.
