De Precision Link: het ontcijferen van de technologie van geleidende rubberen connectoren in LCM-displaymodules

In de slimme en onderling verbonden wereld van vandaag vormen duidelijke en betrouwbare display-interfaces de hoeksteen van mens-machine-interactie. De kerndrager van deze ervaring is de Liquid Crystal Display Module (LCM). Als het belangrijkste product dat wordt geleverd door fabrikanten van lcd-schermen, integreert de LCM het LCD-scherm, het driver-IC, de PCB, de achtergrondverlichting en structurele componenten in één samenhangende eenheid, waardoor de volledige functie van het omzetten van circuitsignalen in visuele beelden wordt bereikt. Of het nu gaat om standaardproducten of diep op maat gemaakte LCD-schermen, de stabiliteit ervan begint bij de betrouwbaarheid van elk verbindingspunt binnen de LCM. Hiervan dient een ogenschijnlijk eenvoudig maar cruciaal onderdeel – de geleidende rubberen connector (vaak een zebrastrip genoemd) – als de ‘onzichtbare brug’ die zorgt voor een ongehinderde signaaloverdracht tussen het lcd-scherm en de printplaat.

Geleidende rubberen connectoren: de "signaalbrug" in LCM's

Geleidende rubberen connectoren, gevormd door het afwisselend lamineren van geleidende en isolerende lagen, zorgen door middel van elastische compressie voor een stabiele elektrische verbinding tussen het LCD-scherm en de PCB. Hun prestaties bepalen rechtstreeks de integriteit en helderheid van het displaysignaal.

Materiaalkeuze: de kunst van het balanceren van massieve siliconen en schuimsiliconen

Stevig siliconenmateriaal:Biedt gematigde hardheid (35°~45°) en lagere kosten. Het is echter gevoelig voor statische elektriciteit, die stof kan aantrekken, waardoor extra aandacht voor de netheid van de montageomgeving vereist is.

Schuim siliconen materiaal:Gemaakt van schuimende siliconen, heeft het een zachtere textuur (hardheid 20°~30°), betere weerstand tegen vervorming en is minder vatbaar voor vervuiling. Het is meer geschikt voor precisie-lcd-moduletoepassingen met hoge reinheidseisen.

Precisieontwerpparameters: zorgen voor betrouwbare verbindingen

1. Geleidende laaghoogte:Veel voorkomende steekafstanden zijn 0,05 mm, 0,1 mm en 0,18 mm. Het ontwerp moet ervoor zorgen dat elk PCB-pad in contact komt met minimaal 3 geleidende koolstoflagen (4-5 lagen worden aanbevolen voor een afstand van 0,05 mm). Dit is een detail dat strikt wordt gecontroleerd door CNK bij het ontwerp van op maat gemaakte LCD-schermen.

2. Geleidende laagbreedte:De breedte varieert van 0,4 mm tot 1,0 mm en heeft betrekking op de hardheid van de connector en beïnvloedt het algehele ontwerp van de compressieverhouding. CNK-ingenieurs maken gerichte selecties op basis van de modulestructuur (0,6 mm breedte is gebruikelijk voor connectoren ≤2,0 mm, 0,8 mm voor connectoren ≥2,0 mm).

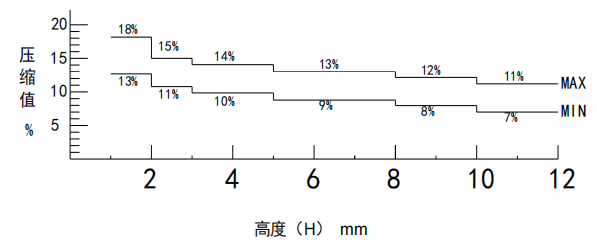

3. Controle van de compressieverhouding:De ideale compressieverhouding wordt geregeld tussen 10% en 15%. Een verhouding onder de 10% kan leiden tot onstabiele contactimpedantie, terwijl boven de 15% vervorming van de connector of PCB kan veroorzaken. CNK zorgt voor de juiste compressiehoeveelheid door nauwkeurige berekening van de montagehoogte (h), waardoor betrouwbaarheid op lange termijn wordt gegarandeerd.

Van eenvoudige monochrome beeldschermen tot complexe HMI-interfaces: de betrouwbaarheid van elke lcd-module is afhankelijk van een diepgaand begrip en nauwkeurige controle van belangrijke componenten zoals geleidende rubberen connectoren. Als ervaren fabrikant van lcd-schermen verdiept CNK Electronics zich niet alleen in materiaaleigenschappen en parameterontwerp om lage impedantie en hoge stabiliteit in de signaaloverdracht te garanderen, maar breidt deze beheersing van details ook uit naar uitgebreide op maat gemaakte LCD-oplossingen. Wij geloven dat het deze onzichtbare "precisielinks" zijn die technologische innovatie verbinden met kwaliteitsbetrouwbaarheid, waardoor CNK en onze klanten worden ondersteund terwijl we gezamenlijk vooruitgaan naar een meer uitzonderlijke display-toekomst.
