Optische films in tegenlichtmodules: sleuteltechnologieën die elk LCD-scherm verlichten

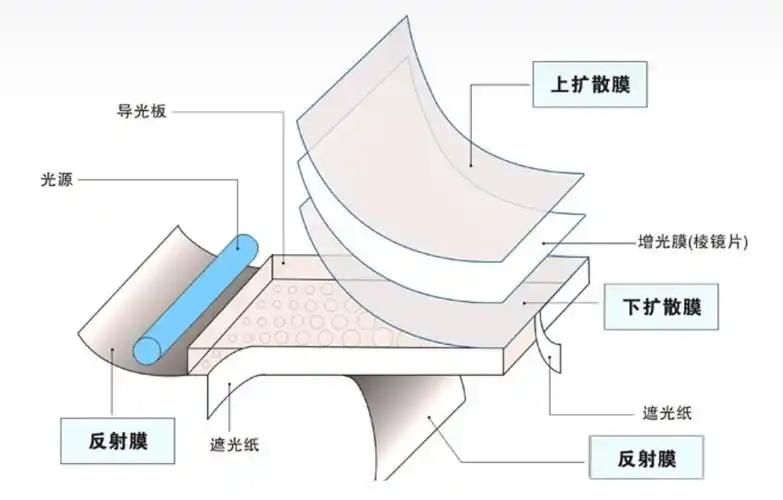

In de wereld van Liquid Crystal Displays (LCD's) is de achtergrondverlichtingsmodule een van de kerncomponenten die de weergaveprestaties bepalen. Als fabrikant van LCD-schermen begrijpt CNK Electronics Co., Ltd. dat achtergrondverlichting niet alleen maar een lichtbroncomponent is. Het is een sleuteltechnologie die, door middel van een nauwkeurig optisch ontwerp, puntlichtbronnen omzet in uniforme, zeer heldere en contrastrijke oppervlakteverlichting, waardoor LCD-schermen een levendig visueel leven krijgen. Vooral vandaag de dag, met de toenemende marktvraag naar op maat gemaakte LCD's, zijn de optische prestaties van de achtergrondverlichtingsmodule een cruciale factor geworden bij het bereiken van gedifferentieerde weergave-effecten. Deze prestatie hangt grotendeels af van een reeks nauwkeurig gecoördineerde optische films daarin. Ze functioneren als het ‘neurale netwerk’ van de achtergrondverlichting en controleren nauwgezet de richting, efficiëntie en uniformiteit van het licht.

Reflectorblad: de basis van lichtefficiëntie

Aan de onderkant van de achtergrondverlichtingsmodule fungeert het reflectorblad als de "basis voor lichtefficiëntie", verantwoordelijk voor het terugsturen van strooilicht naar de lichtgeleidingsplaat om de benutting te verbeteren. Afhankelijk van de toepassingsvereisten worden reflectoren hoofdzakelijk als volgt gecategoriseerd:

Witte reflector:Zoals de E20-, RW-serie, met een dikte variërend van 0,05 ~ 0,2 mm, een reflectiviteit van ongeveer 80% ~ 90% en een bepaalde lichtdoorlatendheid. Geschikt voor de meeste standaard achtergrondverlichtingsontwerpen.

Zilveren reflector:Typisch wit aan de ene kant en zilver aan de andere kant, zeer dun (0,04~0,065 mm), met hoge reflectie-efficiëntie (90%~98%) en uitstekende lichtblokkerende eigenschappen. Vaak gebruikt in scenario's die een hoge helderheid vereisen.

Meerlaagse filmreflector (ESR):Maakt gebruik van meerlaagse filmtechnologie, waarbij meer dan duizend lagen binnen 65 micron worden geïntegreerd. Het bevat geen metaal en heeft toch een spiegelachtig metaalachtig uiterlijk. Als hoogefficiënte reflector bereikt ESR een reflectiviteit van meer dan 98% over het gehele spectrum van zichtbaar licht, waardoor het ideaal is voor hoogwaardige achtergrondverlichtingssystemen.

Bij het aanpassen van LCD-modules heeft de keuze van het reflectorblad rechtstreeks invloed op de uniformiteit van de achtergrondverlichting en de energie-efficiëntie, wat de eerste stap in optisch ontwerp vertegenwoordigt.

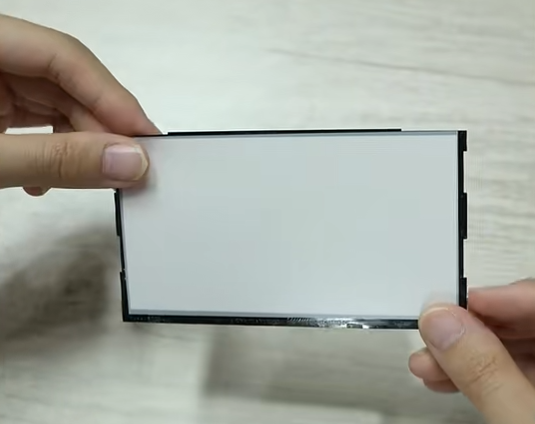

Lichtblokkerende film/aluminiumfolie (ALF): controle over licht- en interferentiegrenzen

Lichtblokkerende films worden voornamelijk gebruikt om lichtlekkage vanaf de zijkanten van de achtergrondverlichting te voorkomen en kunnen elektromagnetische afscherming bieden. Veel voorkomende typen zijn onder meer:

Heldere zilveren draak:Glanzend oppervlak, dikte 0,05-0,1 mm, goede lichtblokkerende eigenschappen en geleidend. Geschikt voor industriële omgevingen die interferentie-afscherming vereisen.

Mat zilveren draak:Relatief doffe afwerking, dun (typisch 0,05 mm voor een enkele laag), bezit enige lichttransmissie en is geleidend.

Witte randstrook:Beschikt over een bepaalde lichtdoorlatendheid, dikte 0,05-0,08 mm, niet-geleidend. Vaak gebruikt in algemene consumentenelektronica.

Zwart-wit enkelzijdig plakband:Kan op de zijkanten van de achtergrondverlichting worden aangebracht als er strenge eisen gelden voor niet-geleiding en er geen lichtlekkage aan de zijkant is.

Deze materialen spelen de rol van "optische beschermers" in het randontwerp van LCD-schermen, waardoor er geen interferentie van strooilicht buiten het weergavegebied ontstaat.

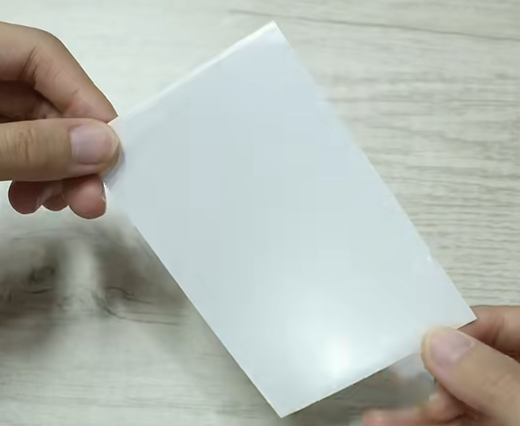

Diffusorblad: een uniform licht canvas creëren

Als de "homogeniserende meester" onder de optische films verstrooit het diffusorblad licht door waas, waardoor sporen van puntlichtbronnen worden geëlimineerd om een ​​zachte en uniforme achtergrondverlichting te creëren. Afhankelijk van het type achtergrondverlichting en de toepassing zijn diffusers onderverdeeld in:

Achtergrondverlichtingsdiffusor aan de onderkant:Heeft meestal lijm aan één kant, hoge waas (~90%), doorlaatbaarheid slechts ongeveer 40%; dikte typisch tussen 0,18 ~ 0,3 mm voor achtergrondverlichting aan de onderkant. Veel voorkomende modellen: MB433P, MB533.

Achtergrondverlichting aan de zijkant:De algemeen gebruikte dikte is 0,09 mm. Veel voorkomende modellen: TPRA90 (0,09 mm), AJ-75 (0,075 mm). Doorlaatbaarheid 65%-80%, waas 75%-90%.

Achtergrondverlichtingsdiffusors voor kleurenschermen: Gebruik doorgaans een ontwerp met twee vellen:

Bodemverspreider:Geplaatst tussen de lichtgeleidingsplaat en de helderheidsverbeteringsfilm (BEF), homogeniseert het licht dat door de lichtgeleidingsplaat wordt uitgezonden. Veelgebruikt materiaal: t=0,065 mm, relatief hoge waas (~84%), hoge transmissie (~98%).

Bovenste diffuser:Geplaatst boven de BEF, heeft het een beschermende rol en helpt het moirépatronen te voorkomen. Veelgebruikt materiaal: t=0,05 mm, relatief lage waas (~29%), transmissie 90%.

De juiste selectie en combinatie van diffusorplaten zijn van cruciaal belang voor een uniforme, vlekkeloze weergave in LCD-modules.

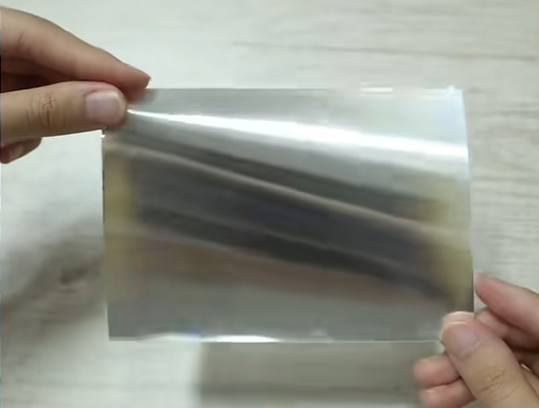

Brightness Enhancement Film (BEF): de optische motor voor het verbeteren van de helderheid

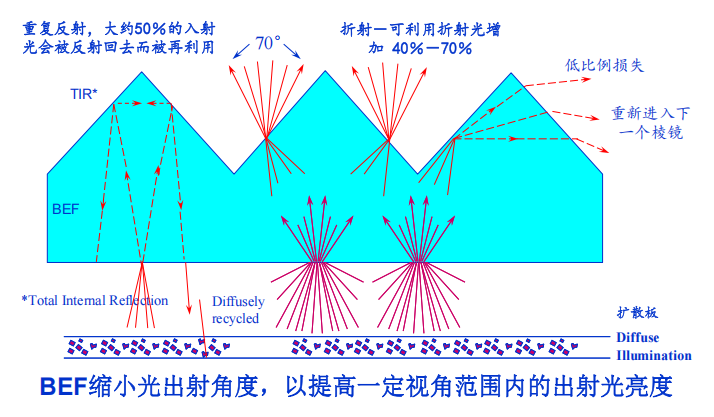

Voor kleuren-TFT- en andere LCD-schermen is helderheid een cruciale specificatie. De BEF fungeert als de "helderheidsversterker" onder de optische films en concentreert verstrooid licht door een speciale prismastructuur, waarbij elke film een ​​helderheidswinst van ongeveer 40% -50% oplevert. Door twee films in combinatie te gebruiken, kan de helderheid worden vermenigvuldigd. Het principe ervan bestaat uit het gebruik van een microprisma-array om het lichtpad te regelen, waardoor het meeste licht loodrecht op het scherm naar buiten komt, waardoor de frontale helderheid aanzienlijk wordt verhoogd zonder het energieverbruik te veranderen. BEF is een onmisbaar onderdeel geworden in de achtergrondverlichting van kleurenschermen uit het midden- tot hogere segment, vooral op grote schaal gebruikt in hoogwaardige, op maat gemaakte LCD's voor industriële besturing, medische, automobiel- en andere toepassingen.
