Precisie-optica voor decoderen: de kern van op maat gemaakte LCD-schermen - Lichtbron- en lichtgeleiderplaattechnologie

Wanneer u er op het gebied van professionele weergave voor kiest om een ​​LCD-scherm aan te passen, zijn de uitzonderlijke visuele prestaties erachter afhankelijk van de precieze samenwerking van twee optische kerncomponenten: de lichtbron en de lichtgeleidingsplaat. Als ervaren fabrikant van LCD-schermen begrijpt CNK Electronics ten zeerste dat de helderheidsuniformiteit, kleurgetrouwheid en structurele betrouwbaarheid van een uitstekende LCD-module allemaal afhangen van een diepgaand begrip en nauwkeurige controle van deze fundamentele elementen.

I. Lichtbron: de precieze motor van kleur en helderheid

De lichtbron is de oorsprong van de weergaveprestaties. De technische parameters bepalen rechtstreeks de visuele basis van het LCD-scherm.

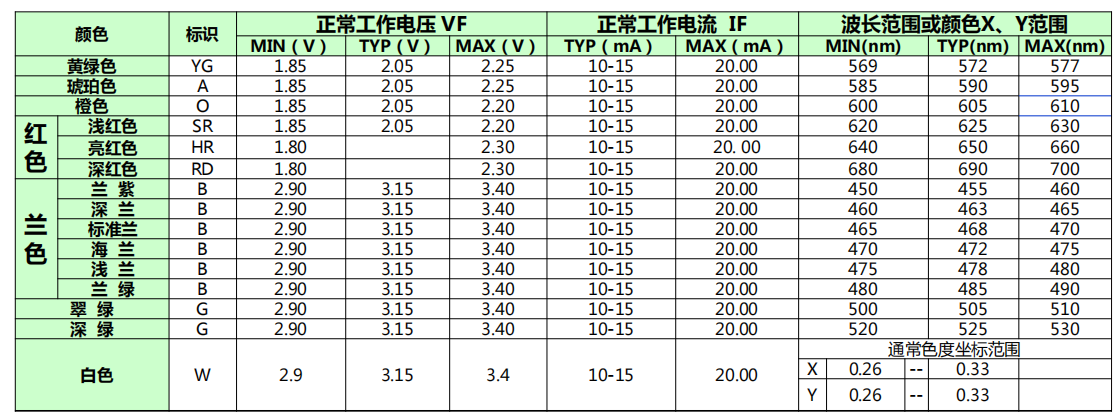

Nauwkeurige definitie van kleurtemperatuur: De kleurcoördinaten van de lichtbron bepalen nauwkeurig de schermtint. 0,25-0,29 duidt op koel wit, 0,29-0,32 duidt op zuiver wit en 0,32-0,35 duidt op warm wit. Professionele fabrikanten van LCD-schermen matchen de optimale kleurtemperatuur voor verschillende typen LCD-schermen (bijvoorbeeld STN, VA) om de visuele ervaring te verbeteren. Bij het aanpassen van LCD-services kunnen we de batch-tot-batch variatie van witte kleurcoördinaten strikt controleren binnen △X=△Y ≤ 0,04.

Consistentiegarantie voor helderheid: We garanderen een hoge helderheidsuniformiteit binnen dezelfde batch LCD-modules, waarbij de helderheidsstabiliteit tussen batches binnen 75% -140% van de specificatiewaarde wordt gehandhaafd, wat een betrouwbare zekerheid biedt voor volumetoepassingen.

Wetenschappelijke afstemming van optische structuur: Voor verschillende structuren, zoals achtergrondverlichting aan de onderkant en achtergrondverlichting aan de zijkant, selecteren we op wetenschappelijke wijze LED's met verschillende kijkhoeken (bijvoorbeeld 96° of 120°). Dit is de sleutel tot het bereiken van ultradunne ontwerpen of specifieke optische prestaties, en een kernoverweging bij de structurele beoordeling van op maat gemaakte LCD-schermen.

II. Lichtgeleiderplaat: de precisiecomponent voor het bereiken van een uniforme lichtuitstraling

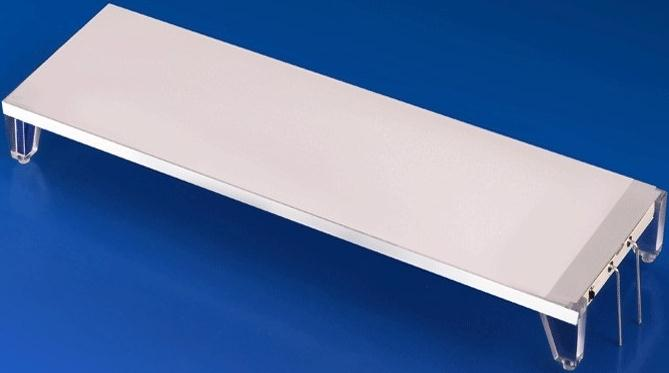

De lichtgeleidingsplaat is verantwoordelijk voor het transformeren van puntlichtbronnen in een uniforme oppervlaktelichtbron. Het ontwerp en het materiaal zijn van cruciaal belang voor de optische prestaties.

Materiaalkunde: de precieze keuze tussen PMMA en PC

PMMA (Acryl): Biedt uitstekende lichttransmissie, geschikt voor de meeste commerciële producten bij kamertemperatuur.

Transparant pc-materiaal: zoals PC1250Y, met zijn hoge sterkte, hoge temperatuurbestendigheid en uitstekende flexibiliteit, is dit de voorkeurskeuze voor het aanpassen van LCD-schermen die worden gebruikt in toepassingen met hoge temperaturen of complexe structuur, zoals industriële en auto-displays. Een eenvoudige identificatiemethode: PC-materiaal kan in uitstekende stroken worden geschoren, terwijl PMMA bros is en gemakkelijk breekt.

Puntpatroonontwerp: het microscopische geheim van optische uniformiteit

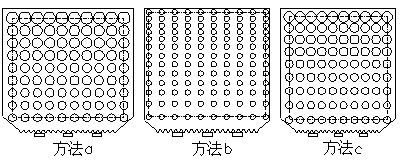

Het nauwkeurige stippenpatroon op het onderoppervlak van de lichtgeleidingsplaat is de kerntechnologie voor het verstoren van de totale interne reflectie en het bereiken van een uniforme lichtemissie. Hiervan is het ontwerp van cirkelvormige stippenpatronen de meest gebruikte en betrouwbare oplossing, waarbij voornamelijk drie wetenschappelijke methoden betrokken zijn:

Methode A (constante steek, variabele puntgrootte): De afstand tussen de middelpunten van de punten blijft constant. Vanaf de LED-zijde neemt de diameter van de dots geleidelijk toe. Deze methode is relatief eenvoudig van opzet.

Methode B (Constante puntgrootte, variabele steek): De diameter van de punten blijft constant. Vanaf de LED-zijde neemt de verdelingsafstand tussen de punten geleidelijk af, waardoor het patroon dichter wordt.

Methode C (Variabele puntgrootte en variabele steek): Vanaf de LED-zijde nemen zowel de diameter van de punten als de verdelingsafstand geleidelijk af. Dit schema maakt een meer verfijnde en geleidelijke geleiding van het lichtpad mogelijk, wat doorgaans resulteert in superieure uniformiteit vergeleken met de eerste twee methoden met één variabele, wat een hoger niveau van ontwerpexpertise vertegenwoordigt.

III. Professionele productie, waardoor nauwkeurige optische weergave mogelijk is

Van de precieze controle van het lichtbronspectrum tot de wetenschappelijke selectie van lichtgeleidingsplaatmaterialen en het ontwerp op micronniveau van de puntpatroonstructuur (vooral de variabele grootte en het steekschema dat ultieme uniformiteit nastreeft), weerspiegelt elke stap een diep begrip van de optische fysica en een nauwkeurige beheersing van productieprocessen. CNK Electronics integreert deze kerntechnologieën voor optische apparaten diepgaand om klanten uitgebreide oplossingen te bieden, van standaardproducten tot diep op maat gemaakte LCD-schermen.
