Onthulling van LCD-schermen: hoe licht uw scherm op?

In onze vorige discussie hebben we de geboorte en classificatie van vloeibare kristallen onderzocht. Laten we er vandaag dieper op ingaan: hoe werken LCD-schermen precies? Hoe gebruiken de schermen van uw smartphones en computers elektriciteit en licht om levendige en kleurrijke beelden weer te geven?

Het "hart" van een LCD: de dans van elektrische velden en licht

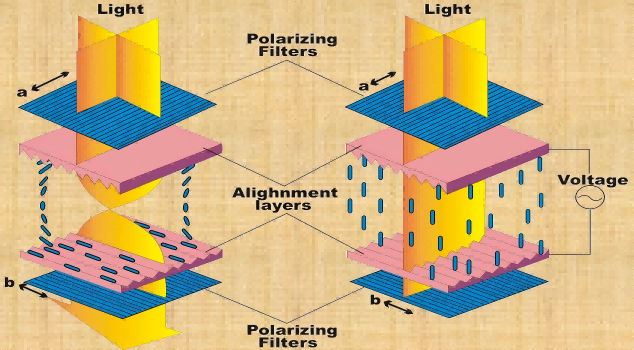

Het fundamentele principe van LCD-schermen kan als volgt worden samengevat: Een elektrisch veld regelt de uitlijning van vloeibare kristalmoleculen, die op hun beurt de doorgang van licht regelen en uiteindelijk een beeld vormen.

Simpel gezegd fungeren vloeibare kristallen als een "schakelaar" voor licht:

• Zonder aangelegde spanning: vloeibare kristalmoleculen worden regelmatig uitgelijnd, waardoor het licht 90° wordt gedraaid, waardoor het door de polarisator kan gaan. Het scherm ziet er "helder" uit (niet-weergavestatus).
• Als er spanning wordt toegepast: De uitlijning van vloeibare kristalmoleculen wordt verstoord, waardoor hun vermogen om licht te draaien verloren gaat. Licht wordt geblokkeerd door de polarisator en het scherm wordt "donker" weergegeven (weergavestatus).

Door de spanning in verschillende gebieden te regelen, ontstaat contrast tussen licht en donker, waardoor tekst en afbeeldingen ontstaan.

De "uitgebreide familie" van LCD's en hun technische verschillen

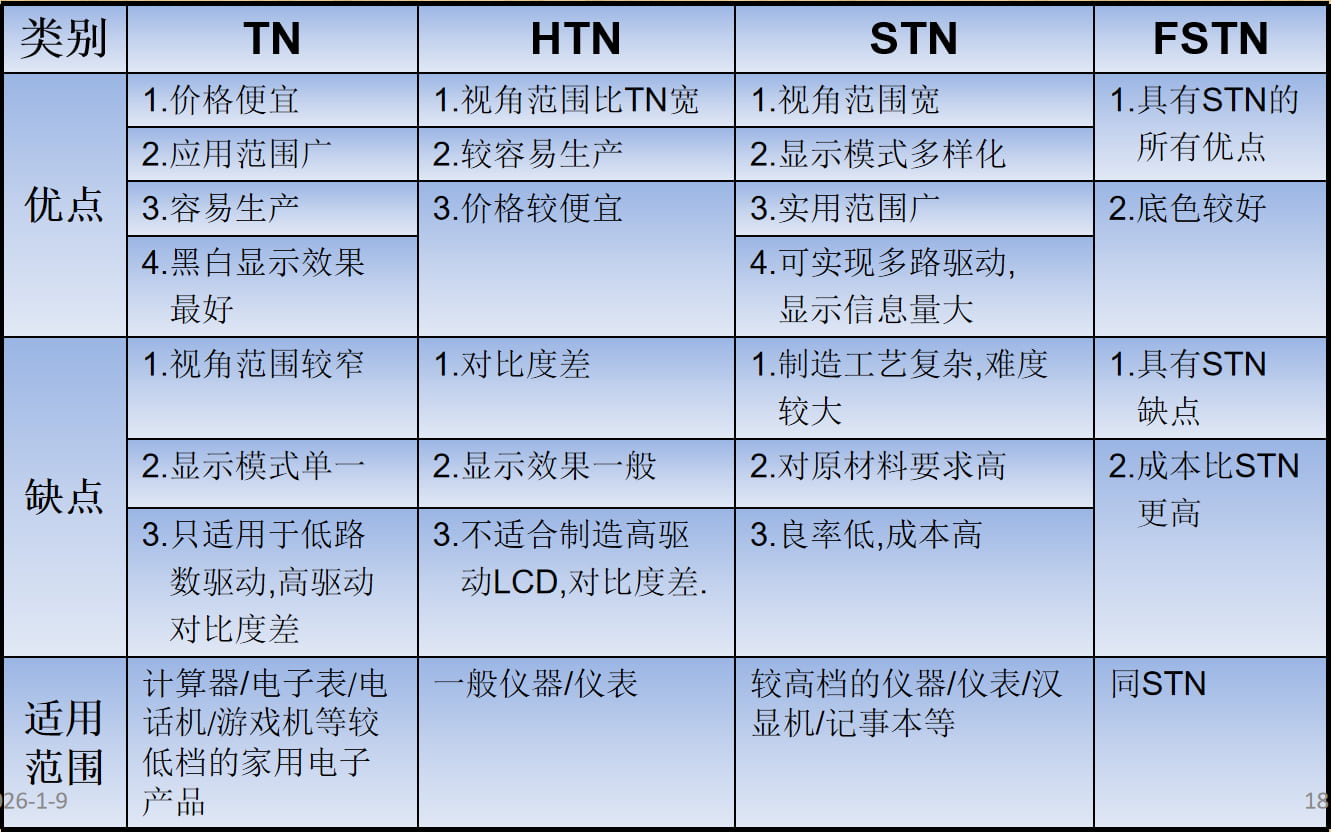

Afhankelijk van de mate van moleculaire twist kunnen LCD's worden onderverdeeld in verschillende typen, elk met verschillende prestatiekenmerken en toepassingen:

• TN (Twisted Nematic): Snelle responstijd, lage kosten, geschikt voor eenvoudige weergaveapparaten zoals rekenmachines en horloges

• HTN (High-Twist Nematic): Groter rijbereik, iets verbeterde kijkhoeken, geschikt voor nummerherkenningsapparatuur en educatieve hulpmiddelen.

• STN (Super-Twisted Nematic): Hoger contrast, geschikt voor schermen met hoge resolutie, zoals vroege mobiele telefoons en GPS-apparaten.

• VA (Vertical Alignment): Extreem hoog contrast, zuivere zwarte weergave, vaak gebruikt in high-end monitoren.

• IPS (In-Plane Switching): Ware kleurreproductie, brede kijkhoeken, ideaal voor professionele toepassingen zoals ontwerp en videobewerking.

• TFT (Thin-Film Transistor): Elke pixel wordt bestuurd door een onafhankelijke transistor, wat een snelle respons en uitstekende kleurprestaties biedt. Dit is de reguliere technologie voor moderne smartphones en computerschermen.

Samengevat:

• TN: Snelle respons, lage kosten, maar beperkte kleuren en kijkhoeken.

• VA: Hoog contrast, ideaal voor entertainment.

• IPS: nauwkeurige kleuren, brede kijkhoeken, geschikt voor professioneel gebruik.

• TFT: Sterke algehele prestaties, de voorkeurskeuze voor moderne slimme apparaten.

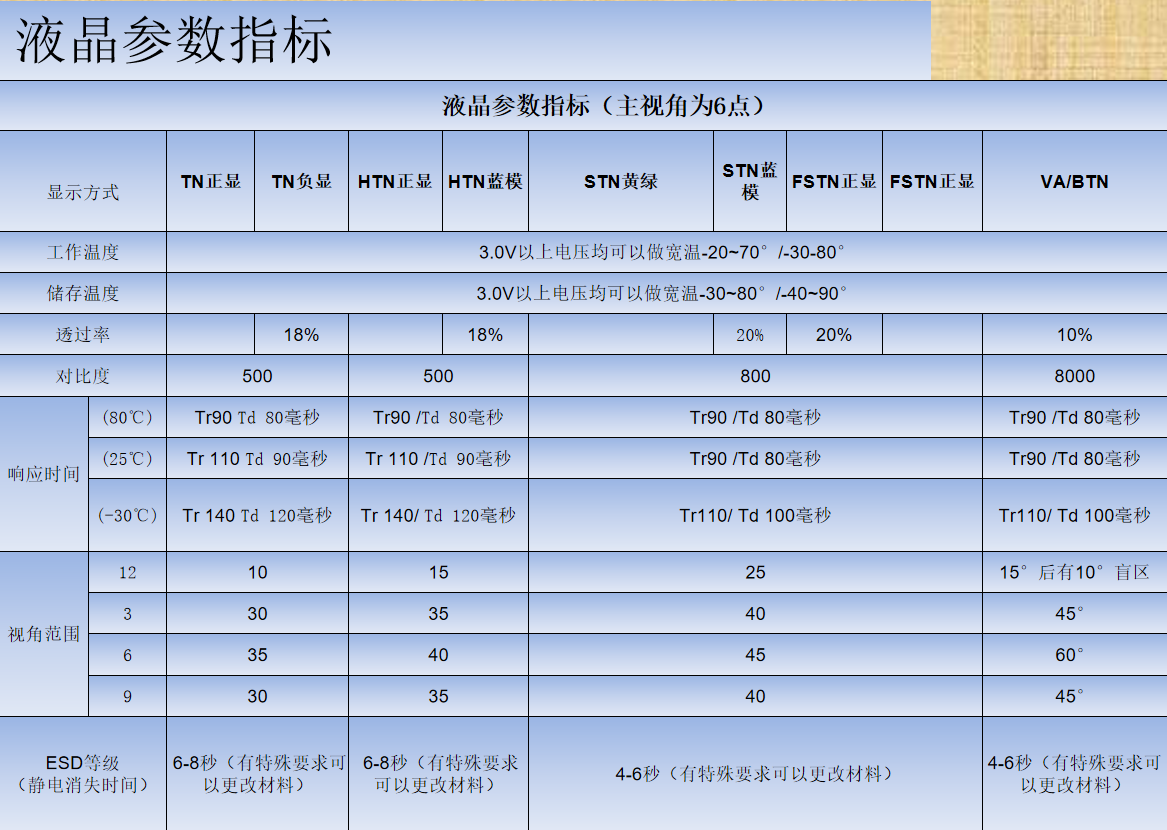

Hoe een LCD-scherm evalueren? Vier belangrijke prestatie-indicatoren uitgelegd

Let bij het selecteren van een LCD-scherm, afgezien van het formaat en de resolutie, op de volgende vier kernindicatoren:

• Contrastverhouding

De helderheidsverhouding tussen de helderste en donkerste gebieden. Een hogere contrastverhouding resulteert in duidelijkere beelden met meer diepte. Over het algemeen wordt een verhouding ≥1000:1 aanbevolen.

• Reactietijd

De snelheid waarmee pixels overgaan van helder naar donker of omgekeerd, gemeten in milliseconden (ms). Kortere responstijden verminderen bewegingsonscherpte, waardoor ze ideaal zijn voor gaming en dynamische inhoud.

• Kijkhoek

De consistentie van kleur en helderheid bij het bekijken van het scherm vanuit verschillende hoeken. IPS-schermen bieden doorgaans brede kijkhoeken tot 178°.

• Kleurprestaties

Inclusief dekking van het kleurengamma, kleurnauwkeurigheid en kleurdiepte. Professioneel ontwerp en videoproductie vereisen aandacht voor de dekking van het sRGB-, Adobe RGB- of DCI-P3-kleurengamma.

CNK: De toekomst van beeldschermen stimuleren met technologische innovatie

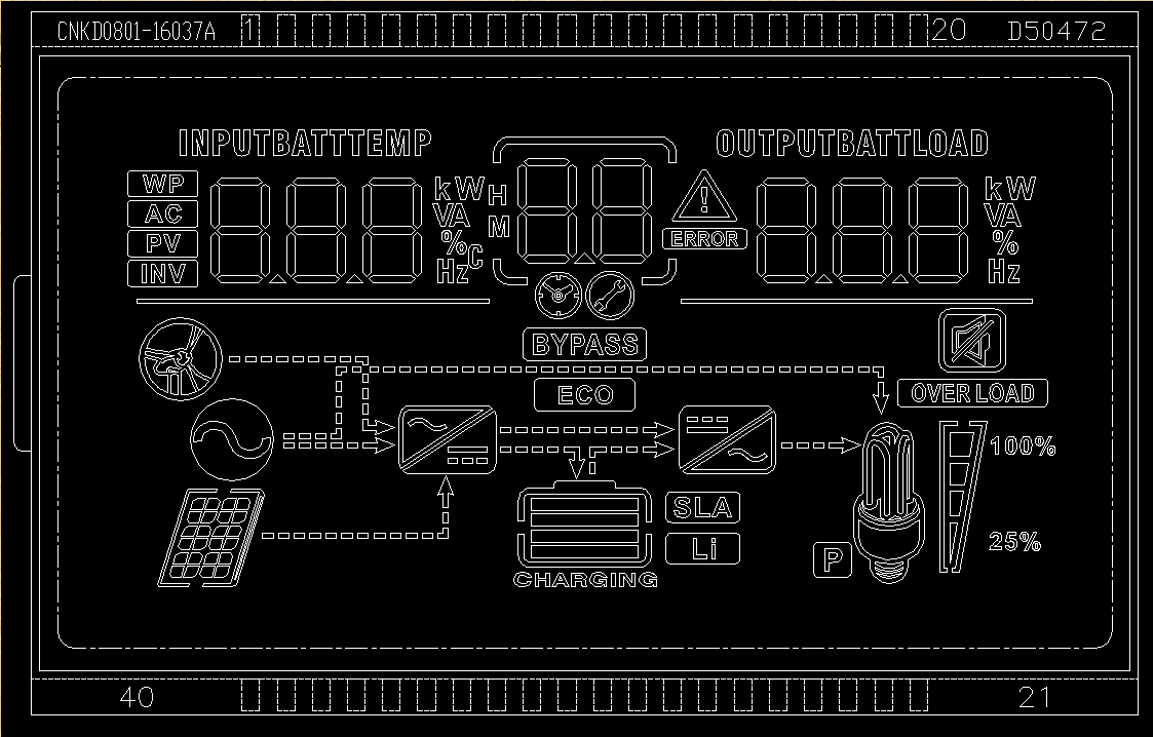

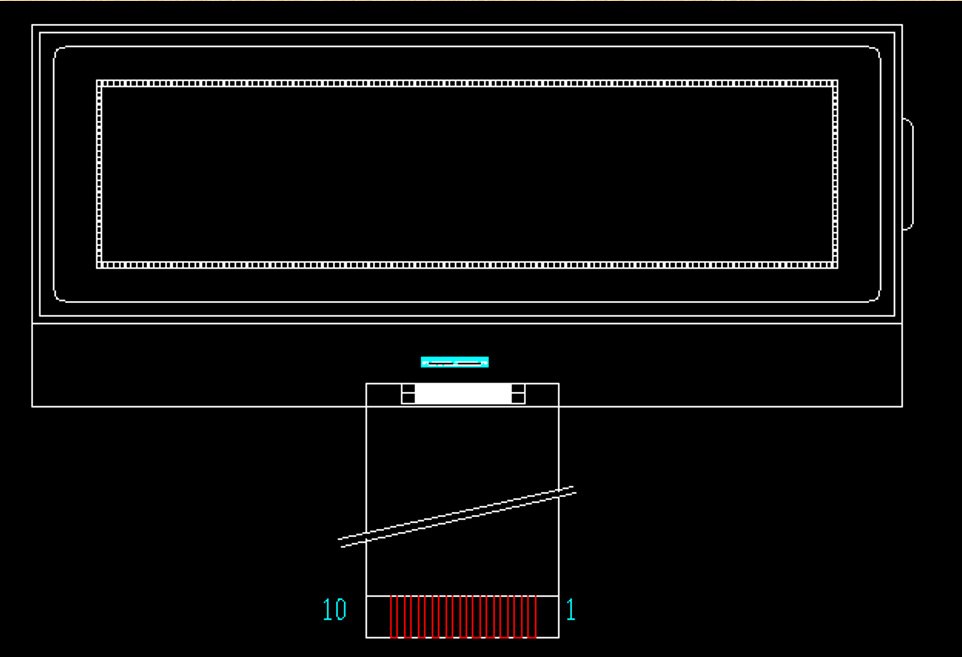

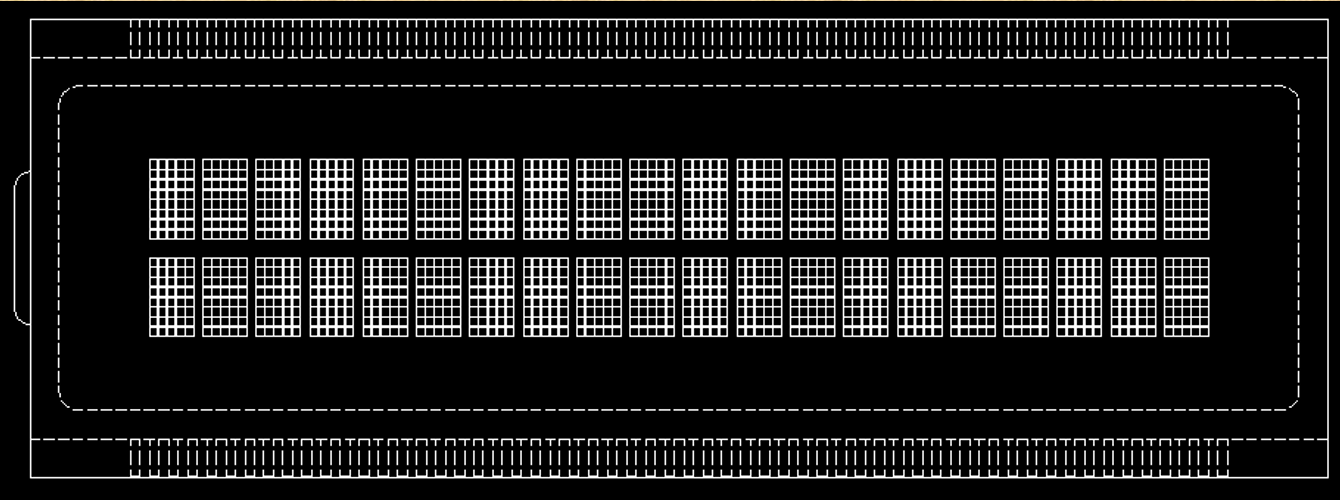

In het huidige tijdperk van voortdurende evolutie op het gebied van vloeibare kristaltechnologie maakt CNK gebruik van haar diepgaande technische expertise en gespecialiseerde productportfolio om klanten uitgebreide display-oplossingen te bieden, van standaardproducten tot op maat gemaakte ontwerpen. Wij vervaardigen niet alleen TFT-displaymodules, OLED-modules en HMI-mens-machine-interactiemodules van 0,96 tot 15,6 inch, maar beschikken ook over uitgebreide projectervaring op het gebied van monochrome LCD's en modules.

Onze producten volgen een klantgerichte aanpak en voldoen strikt aan de internationale normen, zodat ze voldoen aan uw verwachtingen op het gebied van prestaties, kwaliteit en levering.

CNK – gericht op displays, gespecialiseerd in maatwerk – streeft ernaar elke creatieve visie te verlichten met de technologie van licht en schaduw.
