Uitgebreide analyse van LCD Black-technologie (deel 1): structuur en verbinding, ontgrendeling van de kerncode van weergave

In de wereld van vandaag, waar elektronische apparaten alomtegenwoordig zijn, dienen liquid crystal displays (LCD's) als de kerninterface voor mens-machine-interactie, en hun technische mogelijkheden bepalen rechtstreeks de gebruikerservaring van apparaten. Van slimme wearables tot industriële besturingssystemen, van autodisplays tot consumentenelektronica: achter LCD-producten in verschillende scenario's schuilen zorgvuldig ontworpen structurele schema's en verbindingstechnologieën. Als professionele fabrikant van op maat gemaakte LCD-schermen en een krachtige LCD-schermfabriek is CNK een gespecialiseerde en geavanceerde hightech onderneming die zich toelegt op de R&D, productie en verkoop van weergaveapparaten en HMI-producten (Human-Machine Interface).

Vandaag zullen we een diepgaande analyse uitvoeren van de kernprincipes van LCD's, zodat u de onderliggende logica van displaytechnologie kunt begrijpen.

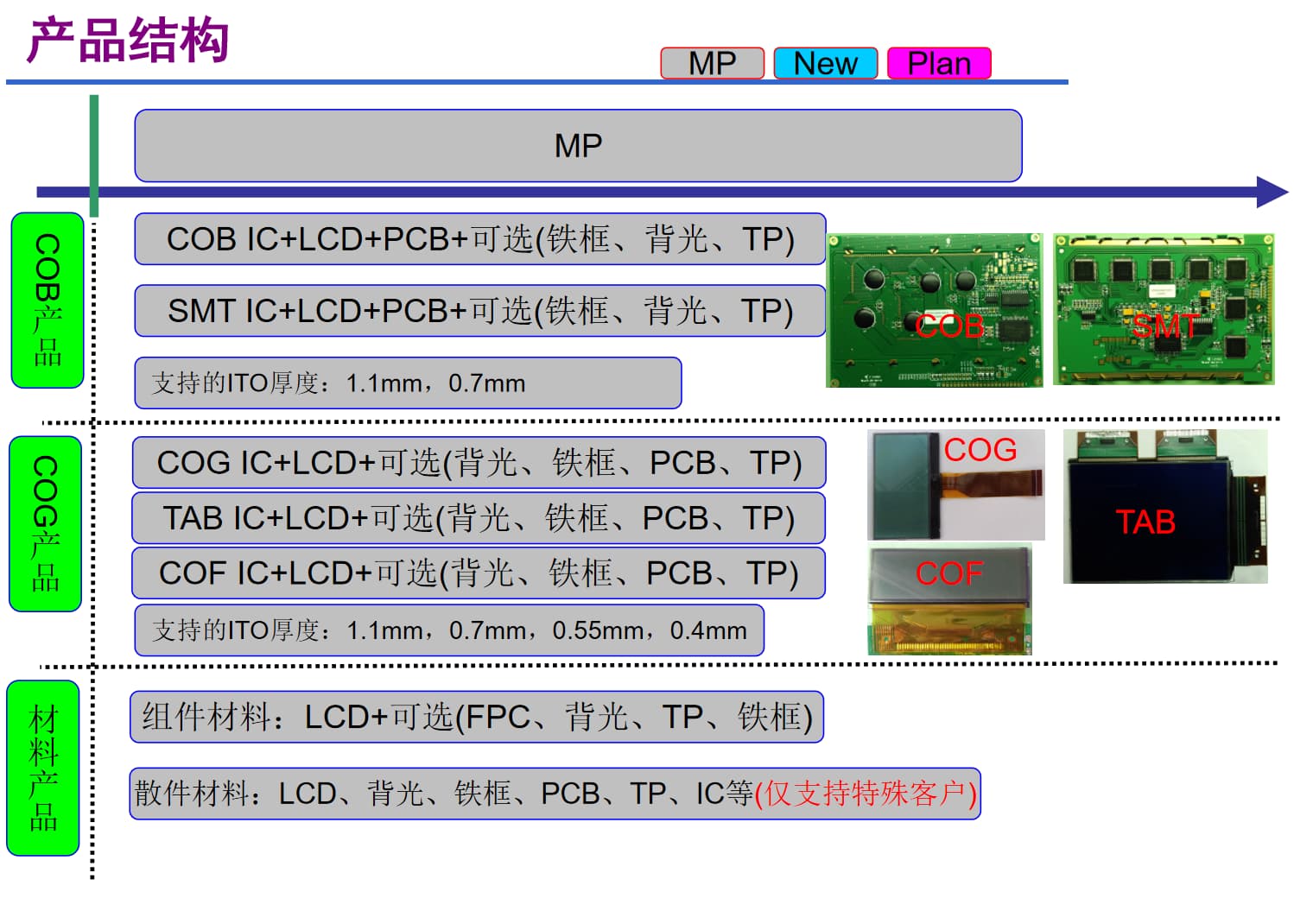

I. Productstructuur: op maat gemaakte displayoplossingen

De productstructuur van LCD's is niet one-size-fits-all, maar wordt aangepast aan toepassingsscenario's en prestatie-eisen. Als ervaren displayproductiebedrijf omvatten de kernproducten van CNK monochrome LCD's en monochrome modules, 0,96-15,6 inch TFT-displaymodules, OLED-modules en HMI mens-machine-interactiemodules. De productstructuur bestaat hoofdzakelijk uit drie categorieën kernproducten en verschillende afgeleide regelingen:

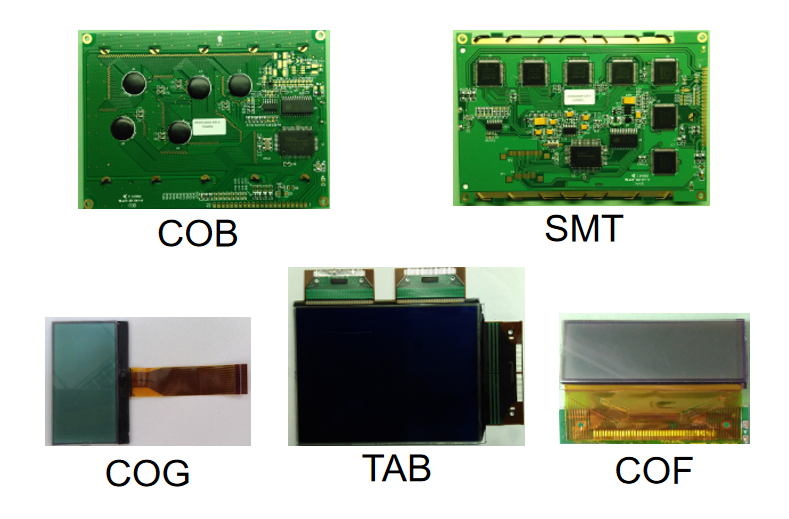

1. Geïntegreerde producten: efficiënte en stabiele reguliere keuzes

•  COB-producten: Gebruik een kernarchitectuur van "IC + LCD + PCB" en kan worden uitgerust met optionele componenten zoals ijzeren frames, achtergrondverlichting en TP (aanraakpanelen). Dankzij hun hoge integratie en sterke stabiliteit worden ze veel gebruikt in scenario's met strenge betrouwbaarheidseisen, zoals industriële besturing en auto-uitrusting.
•  COG-producten:Gebaseerd op "IC + LCD", ondersteunen ze een flexibele selectie van accessoires zoals achtergrondverlichting, ijzeren frames, PCB's en TP's. Hoewel ze de prestaties garanderen, vereenvoudigen ze het structurele ontwerp, waardoor ze geschikt zijn voor slimme wearables, kleine draagbare apparaten en andere producten met strikte maatbeperkingen.
•  SMT/COF/TAB-producten:Combineer respectievelijk SMT IC, COF IC en TAB IC met LCD, samen met optionele accessoires, die voldoen aan de behoeften op het gebied van beeldschermen in het midden- tot hogere segment. Onder hen blinken COF- en TAB-schema's uit in producten met smalle randen en hoge resolutie

•  Componentmaterialen:Ze zijn gecentreerd op het LCD-scherm en kunnen worden gecombineerd met componenten zoals FPC (Flexible Printed Circuits), achtergrondverlichting, TP's en ijzeren frames, waardoor klanten semi-geïntegreerde oplossingen krijgen die aanpassingsflexibiliteit en assemblage-efficiëntie in evenwicht brengen.
• Materialen reserveonderdelen:Bied een volledige set reserveonderdelen aan, waaronder LCD-schermen, achtergrondverlichting, ijzeren frames, PCB's, TP's en IC's, die alleen de diepgaande aanpassingsbehoeften van speciale klanten ondersteunen. Dit demonstreert volledig de flexibele aanpassingsmogelijkheden van een fabrikant van op maat gemaakte LCD-schermen en is geschikt voor niche- en gepersonaliseerde weergavescenario's.

Het is vermeldenswaard dat verschillende structurele schema's van CNK verschillende ITO-diktes ondersteunen: COB- en SMT-schema's ondersteunen diktes van 1,1 mm en 0,7 mm; COG-, COF- en TAB-schema's strekken zich verder uit tot 0,55 mm en 0,4 mm. De dunnere ITO-dikte maakt miniaturisatie en lichtgewicht van apparaten mogelijk, wat ook de voortreffelijke technische kracht van de LCD-schermfabriek weerspiegelt.

II. Verbindingsmethoden: efficiënt transmissie-"brug"-ontwerp

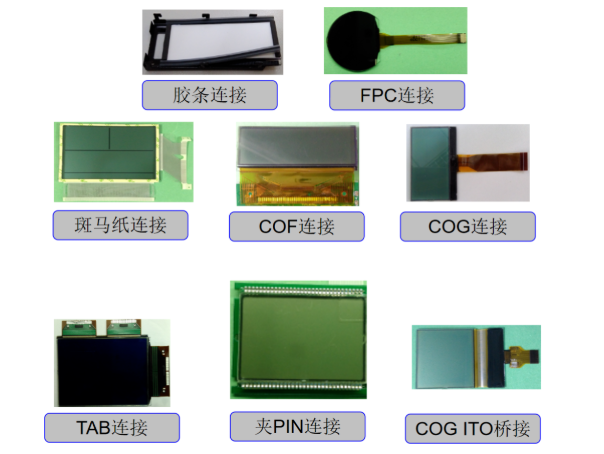

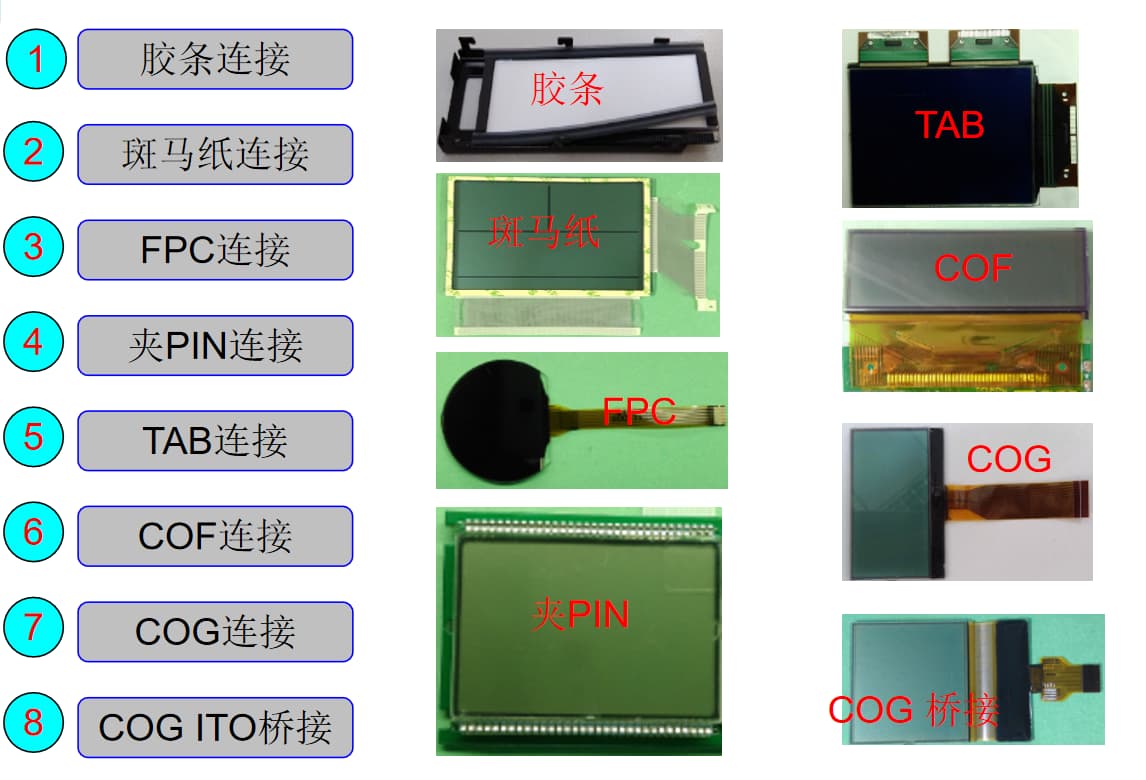

Als de productstructuur het "skelet" van een LCD is, dan is de verbindingsmethode het "bloedvat" dat er doorheen loopt, wat rechtstreeks van invloed is op de stabiliteit van de signaaloverdracht en het montagegemak van het product. Als professioneel displayproductiebedrijf beheerst CNK 8 reguliere verbindingsmethoden, die verschillende toepassingsscenario's volledig dekken:

1. Basisverbindingsschema's: eenvoudig, betrouwbaar en kostenbeheersbaar·

• Rubberen stripverbinding:Eenvoudig te bedienen en goedkoop, geschikt voor gewone elektronische apparaten met lage eisen aan verbindingsstabiliteit.
• Zebra-papierverbinding:Met een goede geleiding en flexibiliteit past het zich aan lichte structurele vervormingen aan en wordt het vaak gebruikt voor het aansluiten van kleine LCD's en PCB's.
•  Pinclip-aansluiting:Gemakkelijk te demonteren en handig voor later onderhoud. Het wordt veel gebruikt in apparatuur die regelmatig moet worden gedebugd of onderdelen moet worden vervangen.

• FPC-verbinding:Gecombineerd met flexibele gedrukte schakelingen kan het verbindingen tot stand brengen in nauwe ruimtes met meerdere hoeken, waardoor het het voorkeursschema is voor slimme wearables, opvouwbare apparaten en andere producten.
• TAB-verbinding:Verbindt het driver-IC rechtstreeks met het LCD-scherm via TAB (Anisotropic Conductive Film), waardoor het aantal verbindingsknooppunten wordt verminderd en de transmissie-efficiëntie en stabiliteit worden verbeterd.
• COG-verbinding:Verbindt de IC rechtstreeks met het glassubstraat van het LCD-scherm, waardoor de productgrootte aanzienlijk wordt verkleind en de integratie wordt verbeterd, wat de kernverbindingsmethode is voor hoogwaardige draagbare apparaten.
• COF-verbinding:De IC is verpakt op een flexibele film en vervolgens verbonden met het LCD-scherm, wat zowel flexibiliteit als hoge integratie biedt, en zich aanpast aan de beeldschermbehoeften van smalle randen en hoge resoluties.
• COG ITO-overbrugging:Een speciaal overbruggingsontwerp optimaliseert het signaaloverdrachtspad verder en presteert uitstekend in grote LCD's met hoge beeldkwaliteit.

Vertrouwend op rijke structurele schema's en betrouwbare verbindingstechnologieën, biedt CNK, als een hoogwaardige onderneming op het gebied van Chinese TFT-schermen, voortdurend hoogwaardige weergaveoplossingen voor verschillende industrieën. In het volgende artikel gaan we verder met het verkennen van de typeclassificatie en weergavemodi van LCD's, dus houd het in de gaten!
