LCM-achtergrondverlichting: de cruciale rol van kunststof frames en dubbelzijdige tape

In de moderne weergavetechnologie fungeert het liquid crystal scherm (LCD-scherm) als een kerncomponent, en de algehele prestaties ervan zijn grotendeels afhankelijk van de geïntegreerde module erachter: de LCM (LCD-module). De LCM integreert het LCD-scherm, de aandrijfcircuits, structurele componenten en de achtergrondverlichting in een complete module, waarbij het lichteffect van de achtergrondverlichting rechtstreeks de uiteindelijke visuele kwaliteit van het scherm bepaalt. Binnen de complexe structuur van de achtergrondverlichting werken componenten zoals het plastic frame en dubbelzijdige tape in synergie met kernonderdelen zoals optische films en lichtbronnen om gezamenlijk de stabiliteit en optische prestaties van de module te garanderen.

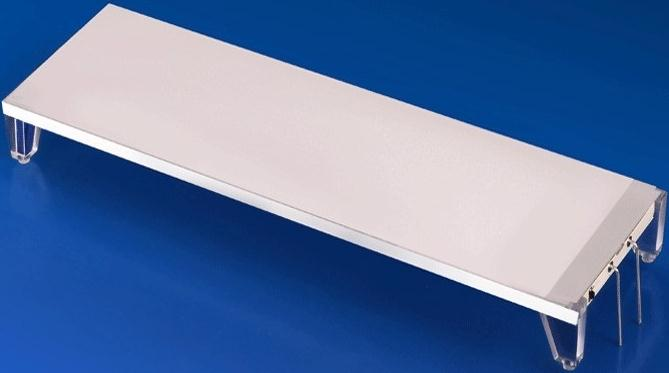

Achtergrondverlichting: de basis van display-visuals

De achtergrondverlichting (BackLight) bevindt zich achter het LCD-scherm en heeft als kernfunctie het omzetten van puntlichtbronnen in uniforme en heldere oppervlaktelichtbronnen. Het optische ontwerp heeft rechtstreeks invloed op de helderheidsuniformiteit, het contrast en de kleurprestaties van de gehele module, wat vooral van cruciaal belang is voor kleurendisplaymodules (TFT-displaymodule). Een typische achtergrondverlichting bestaat uit een lichtbron, een lichtgeleidingsplaat, meerdere lagen optische films, een structureel plastic frame en een rijlichtbord, allemaal zorgvuldig gecombineerd. De voortdurende innovatie op dit gebied door veel toonaangevende fabrikanten van LCD-schermen in China is gebaseerd op een diep begrip van de rol van elk onderdeel.

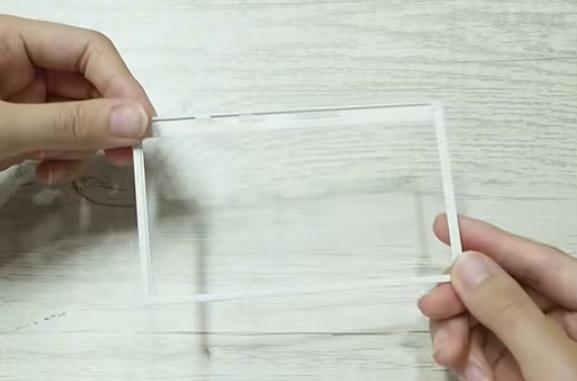

Kunststof frame: de dubbele bewaker van optiek en structuur

Het plastic frame fungeert als het skelet van de achtergrondverlichting en biedt niet alleen essentiële mechanische ondersteuning en bescherming, maar vervult ook belangrijke optische beheerfuncties. De materiaalkeuze is direct afgestemd op verschillende productontwerpen:

URZ2501 Materiaal:Biedt uitstekende reflecterende en lichtblokkerende eigenschappen, vaak gebruikt in midden-tot-hoge-end kleurendisplaymodules (TFT-displaymodule) om het contrast en de kleurzuiverheid te verbeteren.

PC-wit ​​Materiaal:Wordt vaak gebruikt in ontwerpen met zijverlichting, wat het slanke profiel van LCD-schermen vergemakkelijkt.

PC Wit + glasvezelmateriaal:Verbetert de structurele stijfheid van producten met achtergrondverlichting, geschikt voor industriële omgevingen met strenge betrouwbaarheidseisen.

Bij projecten met op maat gemaakte LCD-schermen zijn het ontwerp en de materiaalkeuze van het kunststof frame van cruciaal belang voor het bereiken van specifieke optische effecten en mechanische specificaties.

Dubbelzijdige tape: de specialist op het gebied van verborgen lijm en lichtblokkering

Dubbelzijdige tape speelt een onmisbare rol als "lijm" bij LCM-montage. Het is verantwoordelijk voor het bevestigen van interne optische films zoals de lichtgeleidingsplaat, diffusiefilm en helderheidsverbeteringsfilm, en uiteindelijk voor het stevig hechten van de achtergrondverlichting aan het LCD-scherm.

Conventionele dubbelzijdige tape:Verkrijgbaar in verschillende substraten (bijvoorbeeld substraatvrij, PET) en dikteopties (0,03–0,30 mm). Bij het aansluiten van LCD-schermen met COG-structuur kan het selecteren van dubbelzijdige tape van de juiste dikte de druk effectief dempen en het optreden van witte vlekken op het display voorkomen.

Zwart-witte dubbelzijdige tape:Dit is een functioneel materiaal met een zwarte kant voor lichtblokkering en een witte kant voor reflectie, dat tegelijkertijd de drie taken van adhesie, lichtblokkering en reflectie uitvoert. Het wordt vaak gebruikt om het effectieve weergavegebied van kleurendisplaymodules (TFT-displaymodule) te definiëren en om flexibele circuits (FPC) te beveiligen, waardoor het een belangrijk onderdeel is voor het verbeteren van de helderheid van de displaygrenzen en de algehele betrouwbaarheid.

Conclusie

Binnen het precieze systeem van een LCM, van de lichtgevende LED’s en lichtgeleidende platen tot de bevestigingskunststofframes en dubbelzijdige tape, heeft elk onderdeel een unieke en onvervangbare functie. Ze werken samen in een nauwkeurige coördinatie, en de afwezigheid of tekortkoming van een enkele link zou de algehele prestaties en betrouwbaarheid beïnvloeden. De waarde van het plastic frame en de dubbelzijdige tape ligt precies in hun onmisbare synergie met andere kerncomponenten zoals de achtergrondverlichting en het LCD-scherm, die samen de basis vormen van een stabiele, efficiënte en hoogwaardige weergavemodule.
