Achtergrondverlichtingstechnologie: de kerncomponent die de LCM-weergaveprestaties bepaalt

  Op het gebied van liquid crystal display is de Liquid Crystal Module (LCM) een sterk geïntegreerd product op systeemniveau. Het gaat niet alleen om het LCD-scherm zelf, maar om een ​​alomvattende oplossing waarin componenten zoals het LCD-scherm, driver-IC's, PCB's en de cruciale achtergrondverlichting nauwkeurig zijn geïntegreerd. Als professionele fabrikant van LCD-schermen begrijpen we dat de kwaliteit van de achtergrondverlichting als kernaccessoire rechtstreeks bepalend is voor de uiteindelijke visuele prestaties en betrouwbaarheid van de LCM.

Achtergrondverlichting: de "Light Engine" en optische basis van LCM

Een achtergrondverlichting is een verlichtingssysteem dat zich achter het LCD-scherm bevindt. De kernfunctie ervan is het transformeren van een punt- of lineaire lichtbron in een zeer uniforme oppervlaktelichtbron. Omdat vloeibaar kristalmateriaal zelf geen licht uitstraalt, is het display voor modulatie volledig afhankelijk van de verlichting van de achtergrondverlichting. Daarom vormen de optische kenmerken van de achtergrondverlichting, inclusief helderheid, uniformiteit, kleurtemperatuur en energieverbruik, de basis voor het evalueren van de algehele prestaties van een LCD-module.

Technische deconstructie: het materiaalsysteem en de kernprincipes van achtergrondverlichting

Een hoogwaardige achtergrondverlichting is de kristallisatie van moderne materiaalkunde en precisie-optica. Het bestaat voornamelijk uit kernmaterialen zoals de lichtbron (LED/EL/CCFL), lichtgeleidingsplaat, optische filmset, structureel frame en lichtbalk/lampbord.

De lichtbron is de oorsprong van het licht en bepaalt de basiskleurtemperatuur, helderheid en levensduur van de achtergrondverlichting.

De lichtgeleidingsplaat is het kernelement voor het bereiken van lichtuniformiteit. Microgestructureerde stippen op het onderoppervlak, gevormd door precisieprinten of gieten, zijn verantwoordelijk voor het verstrooien van punt of lijn in een uniform lichtvlak. Hiervan bieden nauwkeurig gevormde dots doorgaans superieure optische prestaties in vergelijking met traditionele gedrukte dots.

De optische filmset (inclusief diffusorfilms, films voor helderheidsverbetering, reflecterende platen, enz.) fungeert als de "manager" van het lichtpad en werkt synergetisch om heldere plekken te elimineren, de efficiëntie van de frontale lichtopbrengst te verbeteren en uniformiteit over de kijkhoeken te garanderen.

Het structurele frame en de lichtplaat zorgen voor een stabiele mechanische ondersteuning en betrouwbare elektrische verbindingen.

De combinatie en het ontwerp van deze materialen dienen rechtstreeks twee gangbare werkingsprincipes: Direct-Lit Backlighting en Edge-Lit Backlighting. Bij direct verlichte achtergrondverlichting wordt een LED-array direct onder de lichtgeleidingsplaat geplaatst voor directe verlichting, wat een hoge helderheid biedt en uitstekende mogelijkheden voor lokale dimregeling. Randverlichte achtergrondverlichting positioneert LED-lichtbalken aan de zijkanten van de lichtgeleidingsplaat; licht komt binnen vanaf de rand en wordt naar voren gereflecteerd door de punten in de geleideplaat, waardoor dit essentieel is voor het realiseren van ultraslanke ontwerpen.

Selectie van technologieroutes: gedifferentieerde toepassingen van LED, EL en CCFL

Verschillende lichtbrontechnologieën verlenen verschillende kenmerken aan achtergrondverlichting en komen tegemoet aan diverse markteisen:

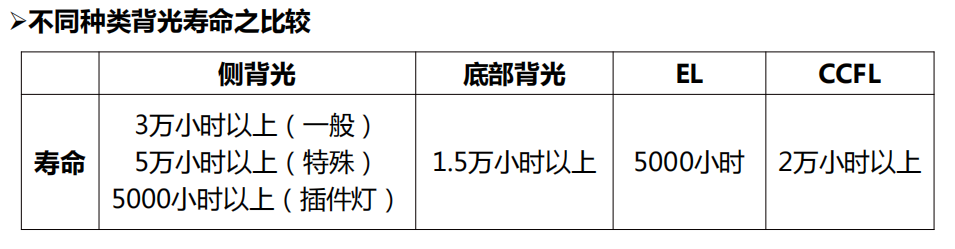

LED-achtergrondverlichtingis de absolute mainstream geworden in toepassingen variërend van consumentenelektronica tot industriële beeldschermen, dankzij de hoge helderheid, lange levensduur (meer dan 30.000 uur voor edge-lit), laag energieverbruik en slanke vormfactorvoordelen.

EL (Elektroluminescent) Achtergrondverlichting, met zijn ultradunne profiel, absolute oppervlakte-uniformiteit en flexibele, buigbare aard, blijft onmisbaar voor specifieke op maat gemaakte LCD-schermen en flexibele weergavetoepassingen.

CCFL-achtergrondverlichting (Cold Cathode Fluorescent Lamp).Hoewel grotendeels vervangen door LED's op consumentengebied, heeft het nog steeds toepassingswaarde in bepaalde professionele weergavegebieden vanwege de uitstekende kleurverzadiging en uniformiteit.

Conclusie: Backlight-technologie is de sleutel tot het verhogen van de LCM-waarde

  Samenvattend: achtergrondverlichting is verre van een eenvoudig verlichtingscomponent. Van de complexe materiaalsamenstelling en precieze werkingsprincipes tot de lichtbrontechnologie die de kleur, het energieverbruik en de vormfactor beïnvloedt: elk aspect van het ontwerp en de selectie draagt ​​nauw bij aan het bepalen van de uiteindelijke prestaties van een LCD-module. Voor fabrikanten van LCD-schermen die superieure weergaveprestaties nastreven, is diepgaande expertise in backlight-technologie de basis voor het bereiken van productdifferentiatie, het voldoen aan de eisen voor hoogwaardige, op maat gemaakte LCD-schermen en het garanderen dat elk LCD-scherm optimale visuele resultaten levert. Het begrijpen van de achtergrondverlichtingstechnologie betekent daarom het begrijpen van de kern van de LCM-weergavekwaliteit.
